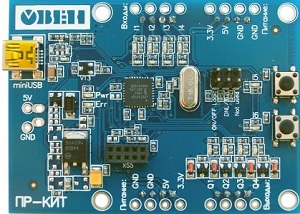

ПР-Кит микроконтроллерный модуль

ПР-Кит микроконтроллерный модуль

ПР-Кит микроконтроллерный модуль — его назначение:

  • Для ознакомления с принципами работы программируемых реле ОВЕН.
  • Изучения основ программирования на языке функциональных блоков в среде OWEN Logic.
  • Применения в учебных стендах и моделях.

Основные функциональные возможности и характеристики ПР-Кит микроконтроллерного модуля

  • 4 дискретных входа (сухой контакт).
  • 2 программируемые кнопки.
  • 4 дискретных выхода (транзисторные ключи).
  • Программирование с помощью стандартного mini-USB кабеля.
  • Питание: 5 В или от USB.
  • Встроенный источник питания (5 В или 3,3 В).
  • Программирование в среде OWEN Logic.

Подключение датчиков и исполнительных механизмов производится самостоятельно путем подключения к отверстиям в плате или к разъемам на задней стороне.

Технические характеристики ПР-Кит микроконтроллерного модуля

ПараметрЗначение
Питание
Напряжение питания= 5 В или от USB
Потребляемая мощность, не более0,3 Вт
Элементы управления
Кнопки 2 программируемые кнопки
Входы/выходы
Дискретные входы 4 (сухой контакт, питание 3,3 В)
Дискретные выходы4 (тип К – транзисторные ключи, Umax=40 В, Imax=100 мА)

Встроенный блок питания:

3,3 В:  (3,3±1,0 %) В,Imax=100 мА (внешнее питание)Imax=40 мА (питание от USB)
5 В:(Vin-0,7) В…(Vin-0,3) ВImax=400 мА
Корпус
Габаритные размеры модуля75×55 мм
Масса, не более0,2 кг

Комплектность:

  1. Микроконтроллерный модуль ПР-Кит
  2. Руководство по эксплуатации
  3. Паспорт и Гарантийный талон
