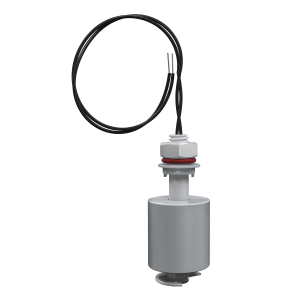

ПДУ-4.1 датчик — Сигнализатор уровня ОВЕН ПДУ-4.1 с корпусом из поливинилденфторида (ПВДФ) предназначен для управления наполнением/опорожнением резервуаров с химически агрессивными веществами и коррозионными жидкостями. Отличительной особенностью датчика является возможность изменения его нормального состояния (открыт/замкнут). Сигнализатор устанавливается вертикально на емкость (в отверстие) и затягивается с помощью болтового соединения и уплотнительной шайбы. По достижении подвижным поплавком крайнего верхнего положения замыкается контакт геркона и происходит срабатывание (размыкание электрической цепи). При перемещении поплавка до крайнего нижнего положения контакты геркона размыкаются. Таким образом контролируется уровень жидкости в емкости. Есть возможность изменить тип контакта (нормально-открытый или нормально-закрытый). Для этого необходимо снять с датчика стопорное кольцо, снять со штока поплавок и перевернуть его. Затем установить назад поплавок и стопорное кольцо.

Области применения

Сигнализаторы уровня ОВЕН ПДУ-4.1 могут работать при температурах от -10 до +85 °С при избыточном давлении рабочей среды до 0,4 МПа. Благодаря стойкости корпуса к химически активным веществам сигнализатор может применяться в производстве моющих средств, удобрений, фармацевтической и химической промышленности, системах водоочистки и т.д.

Примеры работы ПДУ-4.1 при управлении насосами

ПДУ-4.1 датчик
ПДУ-4.1 датчик

Технические характеристики ПДУ-4.1 датчик

ПараметрЗначение
Электрические параметры
Схема подключениядвухпроводная
Коммутируемая мощность, не более10 Вт
Коммутируемое напряжение постоянного тока, не более100 В
Коммутируемый ток, не более0,5 А
Пробивное напряжение постоянного тока, не менее250 В
Контактное сопротивление в замкнутом состоянии, не более100 мОм
Сопротивление изоляции, не менее1010 Ом
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуареВертикально
Диаметр отверстия под крепление11 мм
Материал корпуса датчика и поплавкаПоливинилденфторид (ПВДФ)
Степень защиты по ГОСТ 14254IP68
Масса, не более20 г
Характеристики надежности
Средняя наработка на отказ, не менее106 срабатываний
Срок службы, не менее8 лет

Условия эксплуатации

Температура рабочей средыОт -10 до +85 °C
Давление рабочей среды, не более0,4 МПа
Плотность рабочей среды, не менее0,9 г/см3

Сравнительная таблица химической сопротивляемости к химическим веществам*

Химическая сопротивляемость, °CХимическая сопротивляемость, °CХимическая сопротивляемость, °C
Поливинилденфторид (ПВДФ)ПолипропиленПолиэтилен
Серная кислота1218260
Соляная кислота1217160
Этиловый спирт3998260
Метиловый спирт1106660
Фторид алюминия1389371
Аммиак безводный1218271
Мышьяковая кислота996060
Питьевая сода1218260
Борная кислота1218260
Соляной раствор1388260
Соли меди998260
Клей1218260
Сероводород (раствор)936660
Ртуть1216660
Молоко1388260
Азотная кислота1218238
Пищевое масло1214960

* Данная информация является рекомендацией.

Варианты исполнения

ПДУ-4.1
