ПД200-ДД модель 155

пд200 дд модель 155

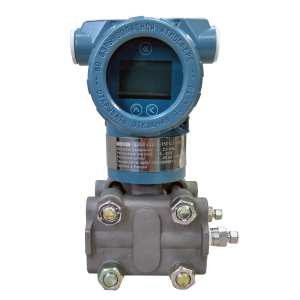

ПД200-ДД модель 155 датчик дифференциального давления общепромышленный представляют собой преобразователи дифференциального давления в полевом корпусе с измерительной мембраной из нержавеющей стали и металлическим кабельным вводом.

Преобразователи ПД200-ДД модель 155 предназначены для измерения перепада давления или уровня жидкости в сосудах под давлением или расхода среды на сужающих устройствах в системах автоматического регулирования и управления на основных и вторичных производствах в промышленности и ЖКХ: газораспределительных системах, узлах учета газа, объектах энергетики, «барабанах» котлов в котельных, парогенерирующих объектах, вентиляционных системах и т.п.

Основные характеристики преобразователя

  • измерение разности давления нейтральных к нержавеющей стали сред (воздух, пар, различные жидкости)
  • преобразование перепада давления в унифицированный сигнал постоянного тока 4…20 мА и HART-протокол
  • верхний предел измеряемого перепада давления (ВПИ) – ряд значений от ± 60,0 Па до ± 2,0 МПа
  • максимальное статическое давление – 13 МПа
  • класс точности – 0,1
  • степень защиты корпуса датчика давления – IP65
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.

Технические характеристики ПД200-ДД модель 155

НаименованиеЗначение
Выходной сигнал постоянного тока4…20 мА
Пределы основной погрешности измерения±0,1 % ДИ
Напряжение питания18…42 В
Сопротивление нагрузкиНе менее 250 Ом
Степень защиты корпусаIP65
Среднее время наработки500 000 ч
Средний срок службы12 лет
Межповерочный интервал2 года
Вес без упаковки / в упаковке3,5 кг / 5,0 кг
Диапазон рабочих температур окружающего воздуха-20 (-40*)…70 °С
Диапазон температур измеряемой среды-40…100 °С
Перегрузочная способность13 МПа
Предельное давление перегрузки13 МПа

Модификации ПД200-ДД модель 155

обозначение при заказе пд200-дд

Варианты исполнения

ПД200-ДД0,04-155-0,1-2-Н
ПД200-ДД0,2-155-0,1-2-Н
ПД200-ДД0,007-155-0,1-2-Н
ПД200-ДД0,006-155-0,25-2-Н
ПД200-ДД0,04-155-0,25-2-Н
ПД200-ДД0,7-155-0,1-2-Н
ПД200-ДД2,0-155-0,1-2-Н
ПД200-ДД0,007-155-0,25-2-Н
