ПД100И модели 8х1-Exi

ПД100И модели 8х1-Exi

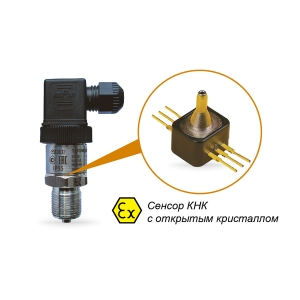

ПД100И модели 8х1-Exi искробезопасные датчики для газораспределительных систем представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).

ПД100И модели 8х1-Exi предназначены для измерения низких давлений ТОЛЬКО неагрессивных газов, в том числе горючих.

Преобразователи ПД100И модели 8х1-Exi предназначены для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.

Основные характеристики преобразователей на низкие давления.

  • измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления неагрессивных газов (воздух, природный газ, печной газ).
  • преобразование давления в унифицированный сигнал постоянного тока 4…20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 1,0 кПа до 100,0 кПа.
  • перегрузочная способность – не менее 400% ВПИ.
  • основная приведенная погрешность – 1,0 , 0,5 , 0,25 % ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.

Технические характеристики

НаименованиеЗначение
Выходной сигнал постоянного тока4…20 мА, 2-проводная схема
Основная приведенная погрешность0,25; 0,5; 1,0 % ВПИ
Диапазон рабочих температур измеряемой среды–20…+85 °С
Напряжение питания12…36 В постоянного тока
Сопротивление нагрузки0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощностьне более 0,8 Вт
Устойчивость к механическимгруппа исполнения V3
воздействиямпо ГОСТ Р 52931
Степень защиты корпусаIP65
Устойчивость к климатическим воздействиямУХЛ3.1
Диапазон рабочих температур окружающего воздуха–20…+80 °С
Атмосферное давление рабочее84,0…106,7 кПа
Среднее время наработки на отказне менее 500 000 ч
Средний срок службы12 лет
Межповерочный интервал4 / 5 лет
Методика поверкиКУВФ.406230.100 МП
Вес без упаковки / в упаковке0,2 кг / 0,3 кг
Штуцер для подключения давленияM20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителяEN175301-803 форма А
Габаритный размер (по высоте)не более 95 мм
Перегрузочная способностьне менее 400 % от ВПИ
Предельное давление перегрузкине менее 700 % от ВПИ

Модификации ПД100И модели 8х1-Exi

Обозначение при заказе ПД100И-EXIA моделей 811/871/881
Обозначение при заказе ПД100И-EXIA моделей 811/871/881
Обозначение при заказе ПД100И-EXIA моделей 811/871/881

Варианты исполнения ПД100И модели 8х1-Exi

ПД100И-ДИ0,0025-811-0,5-ЕХI ПД100И-ДИ0,1-871-0,5-ЕХI ПД100И-ДВ0,06-811-0,5-ЕХI
Преобразователь повышенного качества избыточного давления на диапазон 0…2,5 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…0,1 МПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества вакуумметрического давления на диапазон 0…60 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИВ0,003-811-0,5-ЕХI ПД100И-ДИВ0,0002-871-1,5-ЕХI ПД100И-ДИ0,01-871-0,5-ЕХI
Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -3…+3 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -200…+200 Па с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДВ0,0025-811-0,5-ЕХI ПД100И-ДИВ0,0125-871-0,5-ЕХI ПД100И-ДИ0,01-811-0,25-ЕХI
Преобразователь повышенного качества вакуумметрического давления на диапазон 0…2,5 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -12,5…+12,5 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИ0,01-811-0,5-ЕХI ПД100И-ДИ0,04-871-0,5-ЕХI ПД100И-ДИ0,04-811-0,25-ЕХI
Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…40 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…40 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДВ0,1-811-0,5-ЕХI ПД100И-ДИ0,025-871-0,25-ЕХI ПД100И-ДИ0,06-811-0,25-ЕХI
Преобразователь повышенного качества вакуумметрического давления на диапазон 0…0,1 МПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…25 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…60 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИВ0,005-811-0,5-ЕХI ПД100И-ДИ0,016-871-0,5-ЕХI ПД100И-ДИВ0,05-811-0,25-ЕХI
Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -5…+5 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…16 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -50…+50 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДВ0,016-811-0,5-ЕХI ПД100И-ДИ0,06-871-0,5-ЕХI ПД100И-ДИ0,00025-811-1,5-ЕХI
Преобразователь повышенного качества вакуумметрического давления на диапазон 0…16 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…60 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…250 Па с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИ0,025-811-0,5-ЕХI ПД100И-ДВ0,0025-871-0,5-ЕХI ПД100И-ДИ0,006-881-0,5-ЕХI
Преобразователь повышенного качества избыточного давления на диапазон 0…25 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества вакуумметрического давления на диапазон 0…2,5 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…6,0 кПа с мембраной из кремния на газы присоединительной резьбой G1/4′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИ0,0016-811-0,5-ЕХI ПД100И-ДИ0,01-871-0,25-ЕХI ПД100И-ДИ0,01-881-0,5-ЕХI
Преобразователь повышенного качества избыточного давления на диапазон 0…1,6 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из кремния на газы присоединительной резьбой G1/4′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИВ0,008-811-0,5-ЕХI ПД100И-ДИ0,004-871-0,5-ЕХI ПД100И-ДИВ0,0003-811-1,5-ЕХI
Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -8…+8 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…4,0 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -300…+300 Па с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДВ0,01-811-0,5-ЕХI ПД100И-ДИ0,006-871-0,5-ЕХI ПД100И-ДИВ0,0008-811-1,0-ЕХI
Преобразователь повышенного качества вакуумметрического давления на диапазон 0…10 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…6,0 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -800…+800 Па с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИ0,04-811-0,5-ЕХI ПД100И-ДВ0,004-871-0,5-ЕХI ПД100И-ДИ0,025-811-0,25-EXI
Преобразователь повышенного качества избыточного давления на диапазон 0…40 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества вакуумметрического давления на диапазон 0…4,0 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…25 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИ0,001-811-0,5-ЕХI ПД100И-ДИ0,016-871-0,25-ЕХI ПД100И-ДИ0,016-811-0,25-ЕХI
Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…16 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…16 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДВ0,025-811-0,5-ЕХI ПД100И-ДИ0,04-871-0,25-ЕХI ПД100И-ДИ0,006-811-0,5-ЕХI
Преобразователь повышенного качества вакуумметрического давления на диапазон 0…25 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…40 кПа с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…6,0 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИ0,06-811-0,5-ЕХI ПД100И-ДИ0,006-881-0,25-ЕХI ПД100И-ДВ0,0016-811-0,5-ЕХI
Преобразователь повышенного качества избыточного давления на диапазон 0…60 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…6,0 кПа с мембраной из кремния на газы присоединительной резьбой G1/4′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества вакуумметрического давления на диапазон 0…1,6 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИ0,004-811-0,5-ЕХI ПД100И-ДИ0,01-881-0,25-ЕХI ПД100И-ДВ0,001-811-0,5-ЕХI
Преобразователь повышенного качества избыточного давления на диапазон 0…4,0 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…10 кПа с мембраной из кремния на газы присоединительной резьбой G1/4′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества вакуумметрического давления на диапазон 0…1,0 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДВ0,04-811-0,5-ЕХI ПД100И-ДИВ0,005-881-0,5-ЕХI ПД100И-ДИ0,006-811-0,25-ЕХI
Преобразователь повышенного качества вакуумметрического давления на диапазон 0…40 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -5…+5 кПа с мембраной из кремния на газы присоединительной резьбой G1/4′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточного давления на диапазон 0…6,0 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИ0,016-811-0,5-ЕХI ПД100И-ДИВ0,00125-811-0,5-ЕХI ПД100И-ДВ0,006-811-0,5-ЕХI
Преобразователь повышенного качества избыточного давления на диапазон 0…16 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -1,25…+1,25 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества вакуумметрического давления на диапазон 0…6,0 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь»
ПД100И-ДИ0,1-811-0,5-ЕХI ПД100И-ДВ0,00025-871-1,5 ПД100И-ДВ0,004-811-0,5-ЕХI
Преобразователь повышенного качества избыточного давления на диапазон 0…0,1 МПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь» Преобразователь повышенного качества вакуумметрического давления на диапазон 0…250 Па с мембраной из кремния на газы присоединительной резьбой G1/2′ с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение стандартное Преобразователь повышенного качества вакуумметрического давления на диапазон 0…4,0 кПа с мембраной из кремния на газы присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение «искробезопасная цепь»

Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
