ПД100И модель 141-Exi искробезопасный датчик давления для вязких, загрязнённых сред предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, вязких сред.

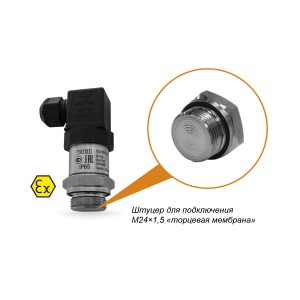

Датчики давления ПД100И модель 141-Exi представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI316L в штуцере с резьбой М24×1,5. В датчиках устанавливается высокочувствительный сенсор.

Датчики ПД100И модель 141-Exi применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на взрывоопасных пищевых производствах, для измерения давления мазута и других взрывоопасных вязких или загрязнённых сред.

Основные характеристики

  • Преобразование давления в унифицированный сигнал постоянного тока 4…20 мА.
  • Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
  • Перегрузочная способность – не менее 200 % ВПИ.
  • Вид взрывозащиты – «искробезопасная цепь» 1 Ex ia IIC T6 Gb.
  • Основная приведенная погрешность – 0,25; 0,5; 1,5 % ВПИ.

Технические характеристики ПД100И модель 141-Exi

НаименованиеЗначение
Выходной сигнал постоянного тока4…20 мА, 2-проводная схема
Основная приведенная погрешность0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды–40…+100 °С
Напряжение питания12…36 В постоянного тока
Сопротивление нагрузки0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощностьне более 0,8 Вт
Помехоустойчивостькласс А по ГОСТ 30804.6.2-2013
Устойчивость к механическим воздействиямгруппа исполнения V3 по ГОСТ Р 52931
Степень защиты корпусаIP65
Устойчивость к климатическим воздействиямУХЛ3.1
Диапазон рабочих температур окружающего воздуха–40…+80 °С
Атмосферное давление рабочее84,0…106,7 кПа
Среднее время наработки на отказне менее 500 000 ч
Средний срок службы12 лет
Межповерочный интервал4 / 5 лет
Методика поверкиКУВФ.406230.100 МП
Вес без упаковки / в упаковке0,2 кг / 0,3 кг
Штуцер для подключенияM24×1,5 «торцевая мембрана»
Тип электрического соединителяEN175301-803 форма А
Габаритный размер (по высоте)не более 95 мм
Перегрузочная способностьне менее 200 % от ВПИ
Предельное давление перегрузкине менее 400 % от ВПИ

Модификации ПД100И-ДИХ-141-Х-Exi

Модификации ПД100И-ДИХ-141-Х-Exi

Модификации ПД100И-ДИВХ-141-Х-Exi

Модификации ПД100И-ДИВХ-141-Х-Exi

Модификации ПД100И-ДВХ-141-Х-Exi

Модификации ПД100И-ДВХ-141-Х-Exi

Варианты исполнения

ПД100И-ДИ1,6-141-0,5-ЕХI
ПД100И-ДИ2,5-141-0,5-ЕХI

Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
