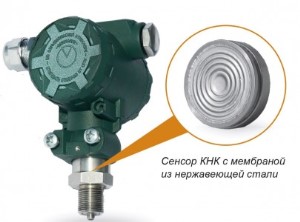

ПД100 модель 1х5 датчик давления в полевом корпусе для сложных условий представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали и «полевым корпусом» с металлическим кабельным вводом под небронированный кабель 6 – 12 мм.

ПД100 модель 1х5 характеризуется повышенной устойчивостью к эксплуатации в тяжелых условиях (в условиях Крайнего Севера и т.п.) и наличием взрывозащищенного исполнения 1ExdIICT6Gb.

Преобразователи ПД100 модель 1х5 предназначены для систем автоматического регулирования и управления в промышленности на основных и вторичных производствах, расположенных в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ, объектах энергетики и т.п.

Основные характеристики

  • измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (пар, вода, газы в том числе природный, масло, слабоагрессивные жидкости и т.п.) в сложных условиях эксплуатации.
  • преобразование давления в унифицированный сигнал постоянного тока 4…20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 10 кПа до 40 МПа.
  • перегрузочная способность – не менее 200% ВПИ.
  • основная приведенная погрешность – 0,25; 0,5; 1,5 % ВПИ.
  • взрывозащита «взрывонепроницаемая оболочка» 1ExdIICT6Gb – опционально.
  • степень защиты корпуса и электроразъёма преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.

Технические характеристики ПД100 модель 1х5

НаименованиеЗначение
Выходной сигнал постоянного тока4…20 мА, 2-х проводная схема
Основная приведенная погрешность0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды–40…+100 °С
Напряжение питания12…36 В постоянного тока
Сопротивление нагрузки0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощностьне более 0,8 Вт
Устойчивость к механическимгруппа исполнения V3
воздействиямпо ГОСТ Р 52931
Степень защиты корпусаIP65
Устойчивость к климатическим воздействиямУХЛ3.1
Диапазон рабочих температур окружающего воздуха–40…+80 °С
Атмосферное давление рабочее66…106,7 кПа
Среднее время наработки на отказне менее 500 000 ч
Средний срок службы12 лет
Межповерочный интервал2 года
Методика поверкиКУВФ.406230.100 МП
Вес без упаковки / в упаковке1,0 кг / 1,5 кг
Штуцер для подключения давленияM20×1,5 по ГОСТ 2405-88 (черт. 20), G1/2, G1/4
Тип электрического соединителяКабельный ввод под кабель 6-12 мм
Габаритный размер не более 155х100 мм
Перегрузочная способностьне менее 200 % от ВПИ
Предельное давление перегрузкине менее 400 % от ВПИ

Модификации ПД100 модель 1х5

Модификации ПД100-ДИ модели 1х5
Модификации ПД100-ДИВ
Модификации ПД100-ДВ модели 1х5
Модификации ПД100-ДА модели 1х5

Варианты исполнения ПД100 модель 1х5

ПД100-ДА0,25-115-0,5 ПД100-ДВ0,06-115-0,5
Преобразователь общепромышленный абсолютного давления на диапазон 0…0,25 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный вакуумметрического давления на диапазон 0…60 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДИ2,5-115-0,5 ПД100-ДА1,6-115-0,5
Преобразователь общепромышленный избыточного давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный абсолютного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДИ1,6-115-0,25 ПД100-ДВ0,04-115-0,5
Преобразователь общепромышленный избыточного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный вакуумметрического давления на диапазон 0…40 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДИ2,5-115-0,25 ПД100-ДИВ0,0125-115-1,5
Преобразователь общепромышленный избыточного давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон -12,5…+12,5 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение стандартное
ПД100-ДИ25,0-115-0,5 ПД100-ДИ0,016-115-1,5
Преобразователь общепромышленный избыточного давления на диапазон 0…25 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный избыточного давления на диапазон 0…16 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение стандартное
ПД100-ДИ4,0-115-0,25 ПД100-ДА0,1-115-0,5
Преобразователь общепромышленный избыточного давления на диапазон 0…4 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный абсолютного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДИ10,0-115-0,5 ПД100-ДВ0,016-115-1,5
Преобразователь общепромышленный избыточного давления на диапазон 0…10 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный вакуумметрического давления на диапазон 0…16 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение стандартное
ПД100-ДИ16,0-115-0,5 ПД100-ДИ0,01-115-1,5
Преобразователь общепромышленный избыточного давления на диапазон 0…16 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный избыточного давления на диапазон 0…10 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение стандартное
ПД100-ДИ1,6-115-0,5 ПД100-ДВ0,025-115-1,5
Преобразователь общепромышленный избыточного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный вакуумметрического давления на диапазон 0…25 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение стандартное
ПД100-ДИ4,0-115-0,5 ПД100-ДВ0,01-115-1,5
Преобразователь общепромышленный избыточного давления на диапазон 0…4 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный вакуумметрического давления на диапазон 0…10 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение стандартное
ПД100-ДИ1,0-115-0,25 ПД100-ДА0,25-115-0,25
Преобразователь общепромышленный избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный абсолютного давления на диапазон 0…0,25 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное
ПД100-ДИ0,6-115-0,5 ПД100-ДИВ0,5-115-0,5
Преобразователь общепромышленный избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон -0,1…+0,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДИ1,0-115-0,5 ПД100-ДА0,16-115-0,25
Преобразователь общепромышленный избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный абсолютного давления на диапазон 0…0,16 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное
ПД100-ДИ0,6-115-0,25 ПД100-ДИ0,025-115-1,5
Преобразователь общепромышленный избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный избыточного давления на диапазон 0…25 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение стандартное
ПД100-ДИ0,4-115-0,5 ПД100-ДИВ0,02-115-1,5
Преобразователь общепромышленный избыточного давления на диапазон 0…0,4 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон -20…+20 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 1,5% ВПИ исполнение стандартное
ПД100-ДИ0,1-115-0,25 ПД100-ДА0,16-115-0,5
Преобразователь общепромышленный избыточного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный абсолютного давления на диапазон 0…0,16 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДИ0,4-115-0,25 ПД100-ДИ4,0-185-0,5
Преобразователь общепромышленный избыточного давления на диапазон 0…0,4 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный избыточного давления на диапазон 0…4 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/4′ в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДИ0,25-115-0,5 ПД100-ДИВ2,4-115-0,5
Преобразователь общепромышленный избыточного давления на диапазон 0…0,25 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон -0,1…+2,4 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное
ПД100-ДИ0,04-115-0,5 ПД100-ДИВ0,9-115-0,25
Преобразователь общепромышленный избыточного давления на диапазон 0…40 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон -0,1…+0,9 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное
ПД100-ДИ0,16-115-0,5 ПД100-ДИВ1,5-115-0,5
Преобразователь общепромышленный избыточного давления на диапазон 0…0,16 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон -0,1…+1,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДИ0,06-115-0,5 ПД100-ДИВ0,3-115-0,5
Преобразователь общепромышленный избыточного давления на диапазон 0…60 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон -0,1…+0,3 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДИ0,1-115-0,5 ПД100-ДИВ2,4-175-0,5
Преобразователь общепромышленный избыточного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон -0,1…+1,5 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДИ0,06-115-0,25 ПД100-ДИВ2,4-115-0,25
Преобразователь общепромышленный избыточного давления на диапазон 0…60 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон -0,1…+2,4 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное
ПД100-ДВ0,06-115-0,25 ПД100-ДИВ0,1-115-0,5
Преобразователь общепромышленный вакуумметрического давления на диапазон 0…60 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДА0,6-115-0,25 ПД100-ДИВ0,1-115-0,25
Преобразователь общепромышленный абсолютного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный избыточно-вакуумметрического давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное
ПД100-ДА1,0-115-0,25 ПД100-ДИ40,0-115-0,5
Преобразователь общепромышленный абсолютного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное Преобразователь общепромышленный избыточного давления на диапазон 0…40 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
ПД100-ДВ0,1-115-0,5 ПД100-ДА1,6-115-0,25
Преобразователь общепромышленный вакуумметрического давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное Преобразователь общепромышленный абсолютного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 в полевом корпусе выходным сигналом 4-20 мА и основной погрешностью 0,25% ВПИ исполнение стандартное
