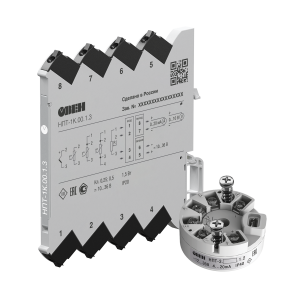

ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В. Преобразователи ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Функциональные возможности

  • Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
  • Настройка типа датчика и диапазона преобразования температуры через USB-порт.
  • Выходной нормированный сигнал:
  • НПТ-1 – 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
  • НПТ-2, НПТ-3 – 4…20 мА.
  • Выходной сигнал активный, не требует внешнего источника питания (НПТ-1К).
  • Эксплуатация при температуре окружающий среды от -40 °С.
  • Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
  • Является средством измерения с межповерочным интервалом 2 года.
  • НПТ-1К.Ех и НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).

Характеристики датчиков

 НПТ-1К, НПТ-1К.ЕхНПТ-1К, НПТ-1К.ЕхНПТ-2НПТ-2НПТ-3НПТ-3НПТ-3.ЕхНПТ-3.Ех
 Диапазон преобразования
 Макс.Мин.*Макс.Мин.*Макс.Мин.*Макс.Мин.*
Cu50-50…+200 оС50 оС-50…+200 оС50 оС-50…+200 оС50 оС
50М-180…+200 оС50 оС-180…+200 оС50 оС-180…+200 оС50 оС-180…+200 оС50 оС
Pt50-200…+750 оС100 оС-200…+750 оС100 оС-200…+850 оС100 оС
50П-200…+750 оС100 оС-200…+750 оС100 оС-200…+850 оС100 оС
Сu100-50…+200 оС50 оС-50…+200 оС50 оС-50…+200 оС50 оС
100M-180…+200 оС50 оС-180…+200 оС50 оС-180…+200 оС50 оС-180…+200 оС50 оС
Pt100-200…+750 оС100 оС-200…+750 оС100 оС-200…+750 оС100 оС-200…+850 оС100 оС
100П-200…+750 оС100 оС-200…+750 оС100 оС-200…+750 оС100 оС-200…+850 оС100 оС
100H-60…+180 оС50 оС-60…+180 оС50 оС-60…+180 оС50 оС
Pt500-200…+850 оС200 оС
500П-200…+850 оС200 оС
Pt1000-200…+850 оС200 оС
1000П-200…+850 оС200 оС
Термопары по ГОСТ Р 8.585
TХК (L)–200…+800 °С400 оС–40…+800 оС400 оС–200…+800 оС200 оС–200…+800 оС200 оС
TЖК (J)–200…+1200 °С500 оС–200…+1200 оС200 оС–200…+1200 оС200 оС
TНН (N)–200…+1300 °С500 оС–200…+1300 оС400 оС–200…+1300 оС400 оС
TХА (К)–200…+1300 °С500 оС–40…+1300 оС400 оС–200…+1300 оС400 оС–200…+1300 оС400 оС
TПП (S)0…+1750 °С400 оС0…+1750 оС600 оС0…+1750 оС600 оС
TПП (R)­0…+1750 °С500 оС0…+1750 оС600 оС0…+1750 оС600 оС
ТПР (В)+200…+1800 °С700 оС+200…+1800 оС1200 оС+200…+1800 оС1200 оС
TВР (А-1)0…+2500 °С600 оС0…+2500 оС600 оС0…+2500 оС600 оС
ТВР (А-2)0…+1800 °С600 оС0…+1800 оС400 оС0…+1800 оС400 оС
ТВР (А-3)0…+1800 °С600 оС0…+1800 оС400 оС0…+1800 оС400 оС
ТМК (Т)–200…+400 °С300 оС–200…+400 оС200 оС–200…+400 оС200 оС
Термопары по DIN 43710
Typ L–200…+900 оС400 оС
Потенциометр
R<1 кОм0…100 %10%
Сопротивление
R<1 кОм0…1000 Ом100 Ом

* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.

Модификации

Модификации НПТ

Варианты исполнения ОВЕН НПТ

НПТ-1К.00.1.3НПТ-2.13.1.2
НПТ-1К.00.1.3.ЕХНПТ-2.14.1.2
НПТ-2.01.1.2НПТ-2.15.1.2
НПТ-2.03.1.2НПТ-2.16.1.2
НПТ-2.05.1.2НПТ-2.21.1.2
НПТ-2.06.1.2НПТ-2.22.1.2
НПТ-2.23.1.2НПТ-2.24.1.2
НПТ-2.32.1.2НПТ-2.25.1.2
НПТ-2.36.1.2НПТ-2.26.1.2
НПТ-2.41.1.2НПТ-2.31.1.2
НПТ-2.43.1.2НПТ-2.33.1.2
НПТ-2.46.1.2НПТ-2.34.1.2
НПТ-2.56.1.2НПТ-2.35.1.2
НПТ-3.00.1.2НПТ-2.42.1.2
НПТ-3.00.1.2.ЕХ [М02]НПТ-2.45.1.2
НПТ-2.02.1.2НПТ-2.51.1.2
НПТ-2.04.1.2НПТ-2.52.1.2
НПТ-2.07.1.2НПТ-2.53.1.2
НПТ-2.11.1.2НПТ-2.55.1.2
НПТ-2.12.1.2
