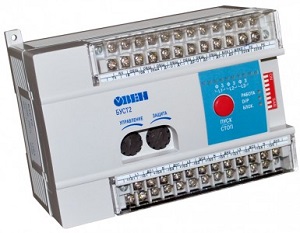

ОВЕН БУСТ2 блок предназначен для управления симисторами или тиристорами, работающими с активной или активно индуктивной нагрузкой: нагревательными элементами печей, инфракрасными лампами, трансформаторами, двигателями и др. БУСТ2 рекомендуется использовать для регулирования мощности совместно с ПИД-регуляторами ОВЕН ТРМ101, ОВЕН ТРМ10, ОВЕН ТРМ210, ОВЕН ТРМ251, ОВЕН ТРМ151 или ПЛК ОВЕН. Прибор выпускается в корпусе креплением на Din — рейку.
Функциональные возможности ОВЕН БУСТ2 блок
- Автоматическое регулирование мощности активной нагрузки с помощью сигналов управления 0(4)…20 мА, 0…5 мА, 0…10 В, 0…1 В поступающих от регулятора
- Управление нагрузкой, включенной «ЗВЕЗДОЙ» и «ТРЕУГОЛЬНИКОМ»
- Управление активной и активно-индуктивной нагрузкой (cos φ>0,4)
- Управление мощными симисторами и тиристорами с токами управления до 1,5 А
- Ручное регулирование мощности с помощью встроенного потенциометра
- Два метода управления симисторами или тиристорами, в зависимости от инерционности нагрузки и уровня помех в сети
- Защита силовых тиристоров или симисторов при возникновении аварийных ситуаций: короткого замыкания или превышения номинального тока в нагрузке (с использованием внешних трансформаторов тока)
- Светодиодная индикация уровня мощности (10 уровней от 0 до 100 %)
- Возможность внешней блокировки управления нагрузкой
- Работа с одно-, двух- и трехфазной нагру
Переключение режимов
- Плавный выход на заданный уровень мощности для предотвращения резких перегрузок питающей сети или защиты нагревателей
- Мгновенный выход на заданный уровень мощности для управления низко-инерционными нагрузками
Технические характеристики ОВЕН БУСТ2 блок
Питание
| Наименование | Значение |
| Напряжение питания, В | 220 |
| Частота, Гц | 50 |
| Допустимое отклонение напряжения питания от номинала, % | -15…+10 |
| Потребляемая мощность, ВА, | не более 4 |
Входы
| Наименование | Значение |
| Входы управления/входное сопротивление | 0…1 В/47кОм 0…10 В/47кОм 0…20 мА/50 Ом 4…20 мА/50 Ом |
| Напряжение низкого уровня на входе «Блокировка», В | 0…0,4 |
| Напряжение высокого уровня на входе «Блокировка», В | 2,4…5 |
Выходы
| Наименование | Значение |
| Импульсный ток управления, А, не менее | 0,5 либо 1,5, в зависимости от настроек блока |
Варианты исполнения
БУСТ2
