OptiMat BB

OptiMat BB вакуумные выключатели

OptiMat BB

Выключатели вакуумные OptiMat BB-10-20/1000 предназначены для эксплуатации в сетях трехфазного переменного тока с номинальным напряжением 10 кВ с изолированной или заземленной через дугогасящий реактор или резистор нейтралью.

Специальное конструктивное решение позволяет устанавливать OptiMat BB в любом пространственном положении, что дает широкие возможности для применения выключателей при ретрофите (замена отслуживших свой срок силовых выключателей).

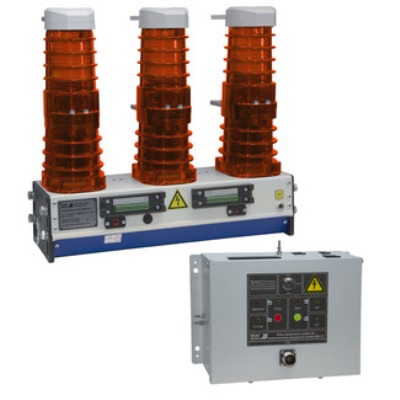

Состоит из двух элементов: коммутационного модуля OptiMat BB и блока управления OptiMat BU.

Выключатели OptiMat BB предназначены для работы при следующих условиях окружающей среды:

  • высота установки над уровнем моря – не более 1000 м;
  • рабочий диапазон температур окружающего воздуха от –45 до +55°С;
  • относительная влажность воздуха – 100% при температуре +25°С;
  • тип атмосферы – II по ГОСТ 15150;

Преимущества

  • Установочные и габаритные размеры аналогичны моделям основных отечественных производителей
  • Выполнение операции «ОТКЛЮЧЕНИЕ» в течение 48 часов и «ВКЛЮЧЕНИЕ» в течение 24 часов после потери напряжения оперативного питания
  • Повышенная стойкость к механическим воздействиям и вибрациям по классу М7. Выдерживает статическую нагрузку до 20кг на шины
  • Питание от токовых цепей в базовой версии блока Управления
  • Управление выключателем и сигнализация состояния главных контактов на Блоке Управления
  • Не требует установки радиаторов в месте присоединения выводов к токоведущим шинам при токе 1000А.
  • 50 000 циклов коммутационный ресурс при номинальном токе
  • 7 лет гарантии

Обозначение

Структура условного обозначения коммутационного модуля

OptiMat BB-10-20-1000-У2-1-3-0

СерияOptiMat силовые выключатели
ТипоисполнениеВыключатель вакуумный
Номинальное напряжение, кВ10
Номинальный ток отключения, кА20
Номинальный ток, А630, 1000
Климатическое исполнение и категория размещения по ГОСТ 1510-69У2
Вариант конструктивного исполнения (см. чертежи и габаритные размеры)1 – Базовое исполнение. Шины направлены от разъемов вспомогательных контактов
2 – Шины направлены в сторону вспомогательных контактов
3 – Разнонаправленные шины. Верхняя к, нижняя от разъемов вспомогательных контактов
4 – Разнонаправленные шины. Верхняя от, нижняя к разъему вспомогательных контактов
5 – Верхний контакт типа «тюльпан» Ø 24мм
6 – Верхний контакт типа «тюльпан» Ø 36 мм
Межполюсное расстояние, мм1 – 150; 2 – 180; 3 – 200; 4 – 210; 5 – 230; 6 – 250; 7 — 275
Порядковый номер разработки0 — базовый

Структура условного обозначения блока управления

OptiMat BU-1-1- У2

СерияOptiMat силовые выключатели
Блок управленияBB – вакуумные выключатели
Конструктивное исполнение1 – стандартное исполнение
2 – для применения в схемах РЗА с функцией дешунтирования
Номинальное напряжение оперативного питания1 – 220/230В
2 – 110/120В
Климатическое исполнение и категория размещения по ГОСТ 1510-69У2

Варианты исполнения Вакуумного выключателя OptiMat BB-10-20/1000

273101 | OptiMat BB-10-20/1000-У2-130 с OptiMat BU-11-У2
273129 | OptiMat BB-10-20/1000-У2-230 с OptiMat BU-11-У2
273113 | OptiMat BB-10-20/1000-У2-160 с OptiMat BU-11-У2
282387 | OptiMat BB-10-20/1000-У2-430 с OptiMat BU-41-У2
282386 | OptiMat BB-10-20/1000-У2-230 с OptiMat BU-41-У2
282367 | OptiMat BB-10-20/1000-У2-130 с OptiMat BU-41-У2
278764 | Optimat BB-10-20/1000-У2-330 с Optimat BU-41-У2
273226 | Optimat BB-10-20/1000-У2-560 с Optimat BU-41-У2
273225 | Optimat BB-10-20/1000-У2-560 с Optimat BU-11-У2
273213 | OptiMat BB-10-20/1000-У2-530 с OptiMat BU-11-У2
273197 | Optimat BB-10-20/1000-У2-460 с Optimat BU-11-У2
273198 | Optimat BB-10-20/1000-У2-460 с Optimat BU-41-У2
273185 | OptiMat BB-10-20/1000-У2-430 с OptiMat BU-11-У2
273170 | Optimat BB-10-20/1000-У2-360 с Optimat BU-41-У2
273169 | OptiMat BB-10-20/1000-У2-360 с OptiMat BU-11-У2
273157 | OptiMat BB-10-20/1000-У2-330 с OptiMat BU-11-У2
273142 | Optimat BB-10-20/1000-У2-260 с Optimat BU-41-У2
273141 | Optimat BB-10-20/1000-У2-260 с Optimat BU-11-У2
273114 | Optimat BB-10-20/1000-У2-160 с Optimat BU-41-У2
282388 | OptiMat BB-10-20/1000-У2-530 с OptiMat BU-41-У2


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru
