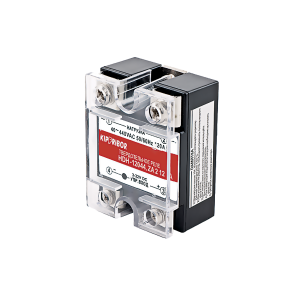

Однофазные ТТР HDH- xx44.ZA2 – это серия однофазных твердотельных реле, специально разработанных для коммутации нагрузок большой мощности. Обладают высокой коммутационной способностью, при этом имеют компактные размеры. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки

  • Широкий диапазон управляющего сигнала: 90…250 VAC.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:
    • максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации);
    • резистивная нагрузка от 45 до 90 А (в зависимости от модификации);
    • индуктивная нагрузка от 6 до 12 А (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 40…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

Рекомендуемые токи нагрузки твердотельных реле серии HDH-xx44.ZA2

Модификация ТТРРезистивная нагрузкаИндуктивная нагрузкаМаксимально допустимый ток нагрузки
HDH-6044.ZA245 А6 А60 А
HDH-8044.ZA260 А8 А80 А
HDH-10044.ZA275 А10 А100 А
HDH-12044.ZA290 А12 А120 А

Конструктивные особенности твердотельных реле серии HDH-xx44.ZA2

ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР HDH-xx44.ZA2 применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.

  • Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.
  • Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью.
  • Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
  • Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
  • Корпус ТТР HDH-xx44.ZA2 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
  • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 без учета клемм присоединения).

Технические характеристики Однофазные ТТР HDH- xx44.ZA2

ПараметрЗначение
Тип коммутируемого токаПеременный ток
Тип коммутируемой сетиОднофазная/Трёхфазная*
Допустимые схемы включения для трёхфазной нагрузки«Звезда», «Звезда с нейтралью», «Треугольник»
Тип коммутируемой нагрузкиРезистивная/Индуктивная
Коммуутируемое напряжение40…440 VAC
Управляющий сигналДискретный сигнал напряжения 90…250 VAC
Входное сопротивление900 Ом
Пороги включения/выключения90 VAC / 10 VAC
Типы выходных силовых элементовТиристоры
Вид коммутацииС контролем перехода через «ноль»
Максимальное пиковое напряжение900 VAC (9 класс)
Потребляемый ток в сети управления3…35 А
Падение напряжения на реле в коммутируемой цепи≤1,6 VAC
Ток утечки в коммутируемой цепи≤10 мА
Время переключения реле≤10 мс (при частоте 50 Гц)
Максимальная частота коммутации50 Гц
Сопротивление изоляции500 МОм (при 500 VDC)
Электрическая прочность изоляцииСоответствует стандартам UL1577 (2500 V в течение одной минуты)
