МРО-2М прот. R3 — адресный модуль речевого оповещения предназначен для организации систем аварийного автоматического речевого оповещения людей о чрезвычайных ситуациях, для эффективного управления процессом эвакуации. Работает в составе адресной системы под управлением приемно-контрольных приборов «Рубеж-2ОП» прот. R3.

Характеристики МРО-2М прот. R3

Напряжение питания от внешнего источника10,7-30 В
Мощность, потребляемая в дежурном режиме от внешнего источника
2 Вт
Пиковый потребляемый ток от внешнего источника при воспроизведении, не более4,5 А
Ток потребления от АЛС, не более330 мкА
Количество каналов оповещения1
Количество речевых сообщений / общая продолжительность речевых сообщений, не более8 / 2 мин
Настройка количества повторений воспроизведенияОт 0 до 255 (0-бесконечно)
Сопротивление сборки акустических модулей, не менее4 Ом
Сопротивление линии до акустических модулей, не более3 Ом
Диапазон воспроизводимых частот речевого оповещенияОт 100 до 9000 Гц
Габаритные размеры модуля, не более170x108x42
Масса, не более220 г
Рабочий диапазон температурот -25 до +55°С
Средний срок службы, не менее10 лет

Функционально модуль речевого оповещения МРО- 2М прот. R3 представляет собой устройство оповещения, управляемое как дистанционно по АЛС от приемно-контрольного прибора, так и локально с помощью кнопок ПУСК и СТОП.
В системе модуль может иметь один из двух статусов – ведущий (управляемый источник сигнала) или ведомый (управляемый усилитель сигнала). МРО-2М прот. R3 имеет выход на динамические головки и реализует речевую систему оповещения людей при пожаре.
Адресный модуль речевого оповещения МРО-2М прот. R3 обеспечивает:

  • подключение акустических модулей или их сборок, общим сопротивлением не менее 4 Ом;
  • линейный вход, может использоваться как обычный усилитель мощности;
  • линейный выход для подключения ведомого МРО-2М прот. R3;
  • контроль целостности цепи до акустических модулей на обрыв и КЗ;
  • два выхода для подключения кнопок ПУСК и СТОП с контролем целостности цепей на КЗ и обрыв для локального запуска и прекращения оповещения;
  • возможность записи в память устройства любого голосового сообщения;
  • автоматический запуск воспроизведения сообщения по сигналу с приемно-контрольного прибора;
  • светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором.

К модулю МРО-2М прот. R3 подключаются только пассивные акустические модули, не содержащие в цепи подключения дополнительных радиоэлементов (конденсаторов, катушек, трансформаторов).
Модуль поставляется с одним заранее записанным речевым сообщением.
МРО-2М прот. R3 способен хранить до 8 сообщений (включительно). Обновление ПО и запись сообщений осуществляется с помощью программы «Конфигуратор МРО2М.exe» по каналу USB.
Питание модуля осуществляется от внешнего источника питания.

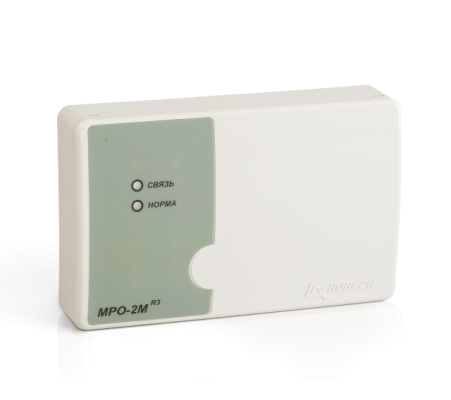

На лицевой стороне модуля расположены индикаторы СВЯЗЬ и НОРМА
Индикатор СВЯЗЬ красного цвета:

  • при нажатии кнопки ТЕСТ – частое мигание в течение (2-3) с;
  • Наличие обмена данными по АЛС – мигание с периодом 5 с;
  • Отсутствие обмена данными по АЛС – погашен.

Индикатор НОРМА зеленого цвета:

  • в дежурном состоянии постоянное свечение индикатора;
  • при обнаружении неисправностей – мигание с частотой 2 Гц;
  • По истечении 3 с после нажатия кнопки КАЛИБРОВКА (запоминание сопротивления АМ) – три коротких мигания;

Выбор источника, номера звукового сообщения, выводимого на АМ, производится по команде прибора (в автоматическом режиме в соответствии с конфигурацией системы или вручную с помощью органов управления прибора):

  • для ведущего модуля – либо с линейного входа, либо из внутренней памяти модуля;
  • для ведомого модуля – только с линейного входа.

В процессе работы речевой модуль отслеживает сопротивление акустических модулей. Изменение сопротивления более чем на 0,5 Ом от начального значения расценивается как неисправность.

Таблица возможных вариантов подключения сборки колонок и их сопротивления

Модуль речевого оповещения МРО-2М прот. R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
