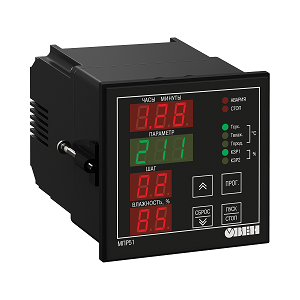

МПР51 регулятор температуры и влажности

мпр51 регулятор температуры и влажности

МПР51 регулятор температуры и влажности — программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр. Прибор выпускается в щитовом корпусе типа Щ4.

Функциональные возможности прибора ОВЕН МПР51 регулятор температуры и влажности

  • Измерение трех параметров:
    • температуры камеры («сухого» термометра) Тсух
    • температуры «влажного» термометра Твлаж
    • температуры продукта Тпрод
  • Вычисление двух дополнительных параметров
    • разности температур ΔТ = Тсух – Тпрод
    • влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров)
  • Два ПИД-регулятора для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью
  • Четыре выходных реле для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств
  • Регулирование по заданной пользователем программе
  • Дополнительное реле и 8 транзисторных ключей:
    • для сигнализации об аварии и об окончании выполнения программы;
    • для управления дополнительным оборудованием
  • Автонастройка ПИД-регуляторов
  • Уровни защиты настроек прибора для разных групп специалистов (наладчиков, технологов и т. д.)
  • Встроенный интерфейс RS-485 по заказу
  • Конфигурирование на ПК с помощью программы-конфигуратора (для подключения к ПК используется специальный кабель)

Стандартные варианты применения МПР51 регулятор температуры и влажности

  • Измеритель-регулятор температуры и влажности (Тсух, );
  • Измеритель-регулятор температуры и разности температур (Тсух, Т);
  • Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации (Тсух, Твлаж, Тпрод).

Технические характеристики МПР51 регулятор температуры

Напряжение питания150…242 В переменного тока частотой 47…63 Гц
или 210…300 В постоянного тока

Диапазон измерения при использовании (в скобках указана разрешающая способность):

– датчика ТСМ–50…+200 °С (0,1 °С)
– датчика ТСП, Pt100–80…+750 °С (0,1 °С)
– датчика положения задвижки0…100 % (1 %)
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)±0,5 %
Количество входных каналов, из них:5
– температуры3
– положения задвижки2
Количество каналов регулирования2
Количество выходных реле5
Количество выходных транзисторных ключей8
Период следования управляющих импульсов на выходе регулятора1…120 с

Максимально допустимый ток нагрузки устройств управления:

– э/м реле (при ~220 В или =30 В)4 А
– транзисторного ключа (при постоянном напряжении =50 В)200 мА
Интерфейс связи с ПК по заказуRS-485
Тип корпусащитовой Щ4
Габаритные размеры96×96×145 мм
Степень защиты корпуса со стороны передней панелиIP54

Условия эксплуатации

Температура окружающего воздуха+1…+50 °С
Атмосферное давление86…106,7 кПа
Относительная влажность воздуха (при 35 °С)30…80 %

Варианты исполнения:

МПР51-Щ4.03
МПР51-Щ4.01
МПР51-Щ4.03.RS
МПР51-Щ4.01.RS
