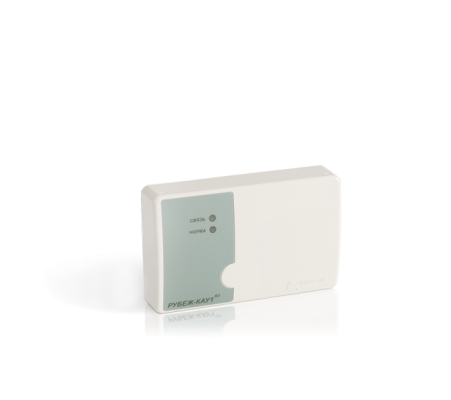

Контроллер Рубеж-КАУ прот.R3

Контроллер Рубеж-КАУ прот.R3

Контроллер Рубеж-КАУ прот. R3, РУБЕЖ-КАУ2 прот. R3, предназначены для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения и применяются в тех случаях, когда установка полноценного приемно-контрольного прибора Рубеж-2ОП прот. R3 нецелесообразна. На контроллерах адресных устройств можно построить распределенную адресную систему ОПС и СКУД с объединением в сеть до 60 контроллеров и приемно-контрольных приборов «Рубеж-2ОП» прот.R3. В каждую АЛС контроллеров можно подключить до 250 адресных устройств тм Рубеж протокола R3.

Характеристики Контроллер Рубеж-КАУ1 прот.R3 и Рубеж-КАУ2 прот.R3

Напряжение питания12 В DC12 В DC
Собственный ток потребления КАУ, не более0,15 А0,3 А
Ток, потребляемый КАУ (без учета собственного потребления), при подключении максимально
возможного числа адресных устройств, не более Максимальный потребляемый ток КАУ, не более

0,52 А
0,7 А

0,8 А
1,1 А
Наличие гальванической развязки RS-485НетДа
Количество АЛС, подключаемых к прибору12
Топология АЛСтолько радиальнаярадиальная или кольцевая
Длина: АЛС, не более
кабеля интерфейса RS485, не более
3000 м
1000 м
3000 м
1000 м
Максимальное количество адресных устройств, подключаемых к одной АЛС
250

250
Максимальное количество зон в приборе, не более250500
Напряжение на выходных клеммах АЛСот 24 до 36 Вот 24 до 36 В
Габаритные размеры прибора, не более170х108х42 мм170х108х42 мм
Масса, не более0,25 кг0,25 кг
Рабочий диапазон температурот 0 до плюс 55°Сот 0 до плюс 55°С

Основные функции Контроллер Рубеж-КАУ прот.R3:

  • прием сигналов от адресных устройств по адресной линии связи;
  • обработка информации от устройств извещения о пожаре и тревоге;
  • принятие решений о возникновении в системе тревожных состояний;
  • управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
  • управление системой контроля и управления доступом;
  • автоматический контроль целостности АЛС и исправности адресных устройств;
  • обмен данными по интерфейсу RS-485 с другими приборами и компьютером.

Контроллер Рубеж-КАУ работают с адресными устройствами по одной (КАУ1) или двум (КАУ2) адресным линиям связи (АЛС) и позволяют работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, перегрузку, контроль исправности устройств в АЛС.

В контроллерах имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журналов событий.
Контроллер может функционировать как автономно, так и в составе сети.

Постановка/снятие зон с охраны с помощью считывателей карт Proximity или кодонаборников, подключенных к адресным устройствам.

Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа.

Автоматическое включение светозвукового и речевого оповещений, устройств противодымной защиты, пожаротушения при различных событиях в системе.

Регистрирование всех происходящих в системе событий.

Контроллеры адресных устройств «РУБЕЖ-КАУ» прот.R3 имеют 2 ввода питания 12 В.

Прибор ведет журналы на 1024 пожарных и 500 охранных событий, а также 51000 событий СКУД, в которых фиксируется информация о типе события, его дате, времени, адресе линии связи и устройства. Все события фиксируются в энергонезависимой памяти.

Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.

Конфигурация контроллеров в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор» – поставляется бесплатно и входит в комплект поставки. Без записанной конфигурации, т.е. базы данных АУ, контроллер не может контролировать подключенные к нему АУ. Создание и запись конфигурации являются обязательными действиями при настройке системы. После конфигурирования контроллеры адресных устройств «РУБЕЖ-КАУ» прот. R3 могут управлять системой автономно.

Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.

Контроллеры работают в соответствии с базой адресных устройств, записанных в них с помощью ПО «FireSec Администратор».

Подключение к компьютеру контроллера осуществляется через модули сопряжения МС-1, МС-2 или МС-Е.

Для организации распределенной системы ОПС, ОС и СКУД применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов или контроллеров и выводом информации на центральный компьютер.


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru
