Кондуктометрический датчик уровня ДС

Кондуктометрический датчик уровня ДС

Кондуктометрический датчики уровня ДС предназначен для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.).

Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Кондуктометрический датчики уровня ДС. Модификации

Кондуктометрические датчики уровня ОВЕН ДС выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ предназначен для эксплуатации в насыщенном паре.

Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС

МодификацияДС.ПВТДС.2ДС.ПДС.П.3
Рабочее давление2,5 МПа0,25 МПа0,1 МПа2 МПа
Рабочая температура240 °С100 °С 100 °С 70 °С
Количество электродов1113

Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня — 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нерж. 12Х18Н10Т.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Модификации

При заказе одноэлектродного датчика отдельно заказывается сам датчик и стержень к нему.

Кондуктометрический датчик уровня ДС
Кондуктометрический датчик уровня ДС

Варианты исполнения:

ДС.2Датчик под 1 электрод 0,25 МПа 100 °С резьба М27×1,5 мм
ДС.ПДатчик под 1 электрод 0,1 МПа 100 °С резьба М20×1,5 мм

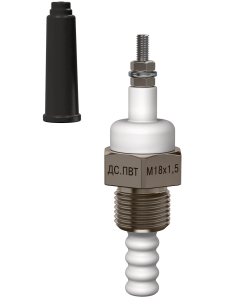

ДС.ПВТ.М18Х1,5Датчик под 1 электрод 2,5 МПа 240 °С резьба М18х1,5 мм
ДС.ПВТ.М20Х1,5Датчик под 1 электрод 2,5 МПа 240 °С резьба М20х1,5 мм
ДС.ПВТ.G1/2Датчик под 1 электрод 2,5 МПа 240 °С резьба G1/2
ДС.П.3Датчик под 3 электрода 2 МПа 70 °С резьба G1/2
ДС.П.G1/2
СТЕРЖЕНЬ 0,5
СТЕРЖЕНЬ 1
СТЕРЖЕНЬ 1,95
СТЕРЖЕНЬ 1,95 С АДАПТЕРОМ
СТЕРЖЕНЬ 2,5
СТЕРЖЕНЬ 3
СТЕРЖЕНЬ 3,5
СТЕРЖЕНЬ 4

Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
