Кабель ВВГ

Кабель ВВГ

Кабель ВВГ — силовые кабели с пластмассовой изоляцией предназначены для передачи и распределения электрической энергии в стационарных установках. Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).

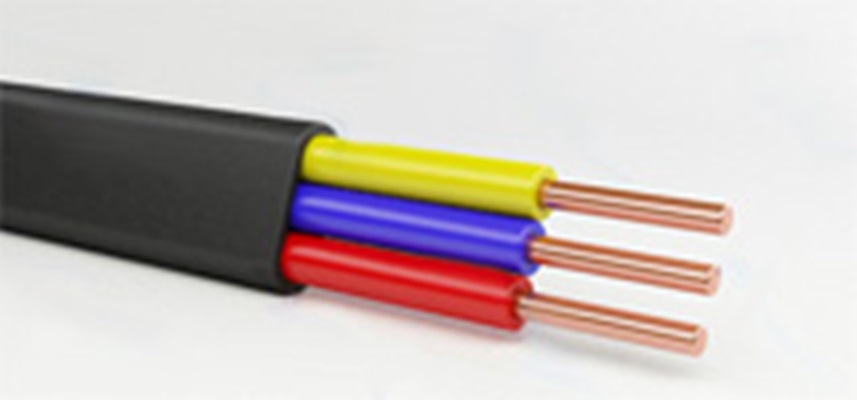

Элементы конструкции кабель ВВГ

  1. Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.):
  • однопроволочная (класс 1) сечением 1,5–50 мм2 – «ож»,
  • многопроволочная (класс 2) сечением 50–240 мм2
  1. Изоляция из ПВХ пластиката, маркировка жил:
  • цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая,
  • цифровая для кабелей сечением 70 мм2 и выше: 0, 1, 2, 3, 4;
  1. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв. мм и выше (допускается изготовление кабелей без обмотки);
  2. Оболочка из ПВХ пластиката.

Область применения Кабель ВВГ

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
  • кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.

Характеристики ВВГ

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.5
Максимальная рабочая температура жилы [°С]70
Максимальное переменное напряжение частоты 50 Гц [кВ]1.2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров]10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]0.005
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]160

Маркоразмеры ВВГ

Кабель ВВГ 1х2,5ок-0,66
Кабель ВВГ 1х240мк-1
Кабель ВВГ 1х70мк-1
Кабель ВВГ 1х95мк-1
Кабель ВВГ 1х400мк-1
Кабель ВВГ 1х500мк-1
Кабель ВВГ 1х625мк-1
Кабель ВВГ 1х800мк-1
Кабель ВВГ 1х120мк-1
Кабель ВВГ 1х150мк-1
Кабель ВВГ 1х185мк-1
Кабель ВВГ 1х300мк-1
Кабель ВВГ 1х50мк-1
Кабель ВВГ 1х10ок-0,66
Кабель ВВГ 1х4ок-0,66
Кабель ВВГ 1х10ок-1
Кабель ВВГ 1х35ок-0,66
Кабель ВВГ 1х6ок-0,66
Кабель ВВГ 1х16мк-1
Кабель ВВГ 1х16ок-1
Кабель ВВГ 1х25ок-0,66
Кабель ВВГ 1х35мк-1
ВВГ Кабель ВВГ 1х2,5ок-0,66
Кабель ВВГ 2х50ок(N)-1
Кабель ВВГ 2х70мс(N)-1
Кабель ВВГ 2х95мс(N)-1
Кабель ВВГ 2х120мс(N)-1
Кабель ВВГ 2х150мс(N)-1
Кабель ВВГ 2х185мс(N)-1
Кабель ВВГ 2х240мс(N)-1
Кабель ВВГ 2х35ок(N)-0,66
Кабель ВВГ 2х6ок(N)-1
Кабель ВВГ 2х6ок(N)-0,66
Кабель ВВГ 2х4ок(N)-0,66
Кабель ВВГ 2х50ок(N)-0,66
Кабель ВВГ 2х16мк(N)-0,66
Кабель ВВГ 2х4ок(N)-1
Кабель ВВГ 3х150мс+1х70мк(N)-1
Кабель ВВГ 3х25ок+ 1х16ок(N)-1
Кабель ВВГ 3х25ок+ 1х16ок(PE)-1
Кабель ВВГ 3х120мс+1х70мк(PE)-1
Кабель ВВГ 3х25мк-1
Кабель ВВГ 3х16ок(N,PE)-1
Кабель ВВГ 3х16мк(N,PE)-1
Кабель ВВГ 3х16ок-1
Кабель ВВГ 3х16мк-1
Кабель ВВГ 3х25ок(N,PE)-1
Кабель ВВГ 3х25мк(N,PE)-1
Кабель ВВГ 3х25ок-1
Кабель ВВГ 3х35ок(N,PE)-1
Кабель ВВГ 3х35мк(N,PE)-1
Кабель ВВГ 3х35ок+ 1х16ок(N)-1
Кабель ВВГ 3х35ок+ 1х16ок(PE)-1
Кабель ВВГ 3х35ок-1
Кабель ВВГ 3х35мк-1
Кабель ВВГ 3х50ок(N,PE)-1
Кабель ВВГ 3х50ок+ 1х25ок(N)-1
Кабель ВВГ 3х50ок+ 1х25ок(PE)-1
Кабель ВВГ 3х50ок-1
Кабель ВВГ 3х50мс+1х25мк(N)-1
Кабель ВВГ 3х50мс+ 1х25мк(PE)-1
Кабель ВВГ 3х70мс+ 1х35мк(N)-1
Кабель ВВГ 3х70мс+ 1х35мк(PE)-1
Кабель ВВГ 3х95мс+ 1х50мк(N)-1
Кабель ВВГ 3х95мс+ 1х50мк(PE)-1
Кабель ВВГ 3х120мс+ 1х70мк(N)-1
Кабель ВВГ 3х150мс+ 1х70мк(PE)-1
Кабель ВВГ 3х185мс+ 1х95мк(N)-1
Кабель ВВГ 3х185мс+ 1х95мк(PE)-1
Кабель ВВГ 3х240мс+ 1х120мк(N)-1
Кабель ВВГ 3х240мс+ 1х120мк(PE)-1
Кабель ВВГ 3х25мк+ 1х16мк(PE)-1
Кабель ВВГ 3х2,5ок-1
Кабель ВВГ 3х4ок-1
Кабель ВВГ 3х1,5ок(N,PE)-1
Кабель ВВГ 3х2,5ок(N,PE)-1
Кабель ВВГ 3х25ок-0,66
Кабель ВВГ 3х16ок(N,PE)-0,66
Кабель ВВГ 3х25ок+ 1х16ок(N)-0,66
Кабель ВВГ 3х25ок+ 1х16ок(PE)-0,66
Кабель ВВГ 3х35ок+ 1х16ок(N)-0,66
Кабель ВВГ 3х50ок+ 1х25ок(N)-0,66
Кабель ВВГ 3х50ок+ 1х25ок(PE)-0,66
Кабель ВВГ 3х16мк(N,PE)-0,66
Кабель ВВГ 3х25мк+ 1х16мк(PE)-0,66
Кабель ВВГ 3х25ок(N,PE)-0,66
Кабель ВВГ 3х35ок(N,PE)-0,66
Кабель ВВГ 3х35ок+1х16ок(PE)-0,66
Кабель ВВГ 3х50ок(N,PE)-0,66
Кабель ВВГ 3х150мс-6
Кабель ВВГ 3х10ок-1
Кабель ВВГ 4х16ок(N)-0,66
Кабель ВВГ 4х35ок(N)-0,66
Кабель ВВГ 4х16ок(PE)-0,66
Кабель ВВГ 4х16мк(N)-0,66
Кабель ВВГ 4х16мк(PE)-0,66
Кабель ВВГ 4х25ок(PE)-0,66
Кабель ВВГ 4х25мк(PE)-0,66
Кабель ВВГ 4х35ок(PE)-0,66
Кабель ВВГ 4х35мк(N)-0,66
Кабель ВВГ 4х35мк(PE)-0,66
Кабель ВВГ 4х50ок(N)-0,66
Кабель ВВГ 4х50ок(PE)-0,66
Кабель ВВГ 4х6ок(N)-0,66
Кабель ВВГ 4х6ок(N)-1
Кабель ВВГ 5х16ок(N,PE)-0,66
Кабель ВВГ 2х1,5ок(n)-0,66
Кабель ВВГ 2х1,5ок(n)-1
Кабель ВВГ 3х1,5ок(n,pe)-0,66
Кабель ВВГ 3х1,5ок(n,pe)-1
Кабель ВВГ 3х1,5ок-0,66
Кабель ВВГ 4х1,5ок(pe)-0,66
Кабель ВВГ 4х1,5ок(pe)-1
Кабель ВВГ 5х1,5ок(n,pe)-0,66
Кабель ВВГ 5х1,5ок(n,pe)-1
Кабель ВВГ 2х2,5ок(n)-0,66
Кабель ВВГ 2х2,5ок(n)-1
Кабель ВВГ 3х2,5ок(n,pe)-0,66
Кабель ВВГ 3х2,5ок(n,pe)-1
Кабель ВВГ 3х2,5(ож)-0,66
Кабель ВВГ 4х2,5ок(pe)-0,66
Кабель ВВГ 4х2,5ок(pe)-1
Кабель ВВГ 5х2,5ок(n,pe)-0,66
Кабель ВВГ 1х4ок-0,66
Кабель ВВГ 2х4ок(n)-0,66
Кабель ВВГ 3х4ок(n,pe)-0,66
Кабель ВВГ 4х4ок(pe)-0,66
Кабель ВВГ 4х4ок(pe)-1
Кабель ВВГ 5х4ок(n,pe)-0,66
Кабель ВВГ 5х4ок(n,pe)-1
Кабель ВВГ 1х6ок-1
Кабель ВВГ 2х6ок(n)-0,66
Кабель ВВГ 2х6ок(n)-1
Кабель ВВГ 3х6ок(n,pe)-0,66
Кабель ВВГ 3х6ок(n,pe)-1
Кабель ВВГ 4х6ок(pe)-0,66
Кабель ВВГ 4х6ок(pe)-1
Кабель ВВГ 5х6ок(n,pe)-0,66
Кабель ВВГ 5х6ок(n,pe)-1
Кабель ВВГ 1х10ок-1
Кабель ВВГ 1х10ок-0,66
Кабель ВВГ 2х10ок(n)-0,66
Кабель ВВГ 2х10ок(n)-1
Кабель ВВГ 3х10ок(n,pe)-0,66
Кабель ВВГ 3х10ок(n,pe)-1
Кабель ВВГ 3х10(ож)-0,66
Кабель ВВГ 4х10ок(pe)-0,66
Кабель ВВГ 4х10ок(pe)-1
Кабель ВВГ 5х10ок(n,pe)-0,66
Кабель ВВГ 5х10ок(n,pe)-1
Кабель ВВГ 1х16ок-0,66
Кабель ВВГ 2х16ок(n)-1
Кабель ВВГ 3х16(ож)-6
Кабель ВВГ 4х16ок(n)-1
Кабель ВВГ 4х16ок(pe)-1
Кабель ВВГ 4х16мк(n)-1
Кабель ВВГ 4х16мк(pe)-1
Кабель ВВГ 5х16ок(n,pe)-1
Кабель ВВГ 2х25ок(n)-1
Кабель ВВГ 2х25ок(n)-0,66
Кабель ВВГ 3х25(ож)-6
Кабель ВВГ 4х25мк(n)-0,66
Кабель ВВГ 4х25ок(n)-0,66
Кабель ВВГ 4х25мк(n)-1
Кабель ВВГ 4х25ок(n)-1
Кабель ВВГ 4х25ок(pe)-1
Кабель ВВГ 4х25мк(pe)-1
Кабель ВВГ 5х25ок(n,pe)-1
Кабель ВВГ 2х35ок(n)-1
Кабель ВВГ 3х35(ож)-6
Кабель ВВГ 4х35ок(n)-1
Кабель ВВГ 4х35ок(pe)-1
Кабель ВВГ 4х35мк(pe)-1
Кабель ВВГ 4х35мк(n)-1
Кабель ВВГ 5х35ок(n,pe)-1
Кабель ВВГ 3х50-6
Кабель ВВГ 3х50(ож)-6
Кабель ВВГ 3х50мс(n,pe)-1
Кабель ВВГ 3х50мс-1
Кабель ВВГ 4х50ок(n)-1
Кабель ВВГ 4х50ок(pe)-1
Кабель ВВГ 4х50мс(n)-1
Кабель ВВГ 4х50мс(pe)-1
Кабель ВВГ 5х50ок(n,pe)-1
Кабель ВВГ 3х70-6
Кабель ВВГ 3х70мс(n,pe)-1
Кабель ВВГ 3х70мс-1
Кабель ВВГ 4х70мс(pe)-1
Кабель ВВГ 4х70мс(n)-1
Кабель ВВГ 5х70мс(n,pe)-1
Кабель ВВГ 3х95-6
Кабель ВВГ 3х95мс-1
Кабель ВВГ 3х95мс(n,pe)-1
Кабель ВВГ 4х95мс(n)-1
Кабель ВВГ 4х95мс(pe)-1
Кабель ВВГ 5х95мс(n,pe)-1
Кабель ВВГ 3х120мс(n,pe)-1
Кабель ВВГ 3х120мс-1
Кабель ВВГ 4х120мс(n)-1
Кабель ВВГ 4х120мс(pe)-1
Кабель ВВГ 5х120мс(n,pe)-1
Кабель ВВГ 3х150-6
Кабель ВВГ 3х150мс(n,pe)-1
Кабель ВВГ 3х150мс-1
Кабель ВВГ 4х150мс(n)-1
Кабель ВВГ 4х150мс(pe)-1
Кабель ВВГ 5х150мс(n,pe)-1
Кабель ВВГ 3х185мс(n,pe)-1
Кабель ВВГ 3х185мс-1
Кабель ВВГ 4х185мс(pe)-1
Кабель ВВГ 4х185мс(n)-1
Кабель ВВГ 5х185мс(n,pe)-1
Кабель ВВГ 3х240-6
Кабель ВВГ 3х240мс(n,pe)-1
Кабель ВВГ 3х240мс-1
Кабель ВВГ 4х240мс(n)-1
Кабель ВВГ 4х240мс(pe)-1
Кабель ВВГ 5х240мс(n,pe)-1


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru
