ВРБГ Кабель

ВРБГ Кабель

Кабель ВРБГ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

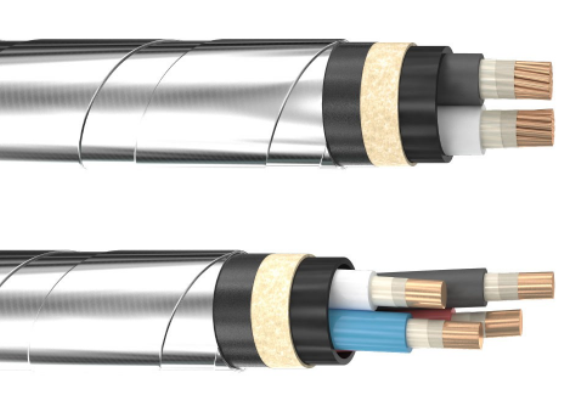

Элементы конструкции

1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 кв.мм;
2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 кв.мм и выше;
3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука, маркировка жил:

  • цифровая: 1, 2, 3, 4, жила заземления — 0, нулевая жила — без цифрового обозначения,
  • цветовая: 1 — белая или жёлтая,  2 — синяя или зелёная, 3 — красная или малиновая,  4 — коричневая или чёрная, жила заземления — зелёно-жёлтая, нулевая жила — любого цвета;

4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
5. Оболочка из ПВХ пластиката марки О-40;
6. Подушка из крепированной бумаги и битума;
7. Броня из двух стальных или стальных оцинкованных лент;
8. Покрытие из битума и состава, предохраняющего витки кабеля от слипания.


Область применения:

Кабели применяются для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам.

Кабели применяются для прокладки в пожароопасных помещениях, групповых осветительных сетей во взрывоопасных зонах класса В-Iа, а также во взрывоопасных зонах класса В-Iг, В-II, В-Iб,В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.

Характеристики. Кабель ВРБГ

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3
Максимальная рабочая температура жилы [°С]70
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]0.66
Номинальное постоянное напряжение [кВ]1
Радиус изгиба кабелей [наружных диаметров]7.5
Строительная длина, не менее [м]125
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]200
Электрическое сопротивление изоляции, не менее [МОм*км]50

Маркоразмеры. Кабель ВРБГ

Кабель ВРБГ 2х1,5
Кабель ВРБГ 2х1,5+1х1,0
Кабель ВРБГ 2х2,5
Кабель ВРБГ 2х2,5+1х1,5
Кабель ВРБГ 2х4,0
Кабель ВРБГ 2х4,0+1х2,5
Кабель ВРБГ 2х6,0
Кабель ВРБГ 2х6,0+1х2,5
Кабель ВРБГ 2х6,0+1х4,0
Кабель ВРБГ 2х10
Кабель ВРБГ 2х10+1х4,0
Кабель ВРБГ 2х10+1х6,0
Кабель ВРБГ 2х16
Кабель ВРБГ 2х16+1х6,0
Кабель ВРБГ 2х16+1х10
Кабель ВРБГ 2х25
Кабель ВРБГ 2х25+1х10
Кабель ВРБГ 2х25+1х16
Кабель ВРБГ 2х35
Кабель ВРБГ 2х35+1х16
Кабель ВРБГ 2х35+1х25
Кабель ВРБГ 2х50
Кабель ВРБГ 2х50+1х16
Кабель ВРБГ 2х50+1х25
Кабель ВРБГ 2х50+1х35
Кабель ВРБГ 2х70
Кабель ВРБГ 2х70+1х25
Кабель ВРБГ 2х70+1х35
Кабель ВРБГ 2х70+1х50
Кабель ВРБГ 2х95
Кабель ВРБГ 2х95+1х35
Кабель ВРБГ 2х95+1х50
Кабель ВРБГ 2х95+1х70
Кабель ВРБГ 2х120
Кабель ВРБГ 2х120+1х35
Кабель ВРБГ 2х120+1х70
Кабель ВРБГ 2х150
Кабель ВРБГ 2х150+1х50
Кабель ВРБГ 2х150+1х70
Кабель ВРБГ 2х150+1х95
Кабель ВРБГ 2х185
Кабель ВРБГ 2х185+1х50
Кабель ВРБГ 2х185+1х95
Кабель ВРБГ 3х1,5
Кабель ВРБГ 3х1,5+1х1,0
Кабель ВРБГ 3х2,5
Кабель ВРБГ 3х2,5+1х1,5
Кабель ВРБГ 3х4,0
Кабель ВРБГ 3х4,0+1х2,5
Кабель ВРБГ 3х6,0
Кабель ВРБГ 3х6,0+1х2,5
Кабель ВРБГ 3х6,0+1х4,0
Кабель ВРБГ 3х10
Кабель ВРБГ 3х10+1х4,0
Кабель ВРБГ 3х10+1х6,0
Кабель ВРБГ 3х16
Кабель ВРБГ 3х16+1х6,0
Кабель ВРБГ 3х16+1х10
Кабель ВРБГ 3х25
Кабель ВРБГ 3х25+1х10
Кабель ВРБГ 3х25+1х16
Кабель ВРБГ 3х35
Кабель ВРБГ 3х35+1х16
Кабель ВРБГ 3х35+1х25
Кабель ВРБГ 3х50
Кабель ВРБГ 3х50+1х16
Кабель ВРБГ 3х50+1х25
Кабель ВРБГ 3х50+1х35
Кабель ВРБГ 3х70
Кабель ВРБГ 3х70+1х25
Кабель ВРБГ 3х70+1х35
Кабель ВРБГ 3х70+1х50
Кабель ВРБГ 3х95
Кабель ВРБГ 3х95+1х35
Кабель ВРБГ 3х95+1х50
Кабель ВРБГ 3х95+1х70
Кабель ВРБГ 3х120
Кабель ВРБГ 3х120+1х35
Кабель ВРБГ 3х120+1х70
Кабель ВРБГ 3х150
Кабель ВРБГ 3х150+1х50
Кабель ВРБГ 3х150+1х70
Кабель ВРБГ 3х150+1х95
Кабель ВРБГ 3х185
Кабель ВРБГ 3х185+1х50
Кабель ВРБГ 3х185+1х95
Кабель ВРБГ 4х1,5
Кабель ВРБГ 4х2,5
Кабель ВРБГ 4х4,0
Кабель ВРБГ 4х6,0
Кабель ВРБГ 4х10
Кабель ВРБГ 4х16
Кабель ВРБГ 4х25
Кабель ВРБГ 4х35
Кабель ВРБГ 4х50
Кабель ВРБГ 4х70
Кабель ВРБГ 4х95
Кабель ВРБГ 4х120
Кабель ВРБГ 4х150
Кабель ВРБГ 4х185
