ВРБ Кабель

ВРБ Кабель

Кабель ВРБ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

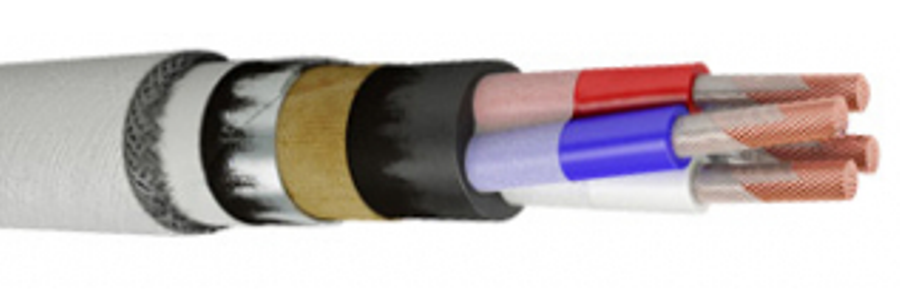

Элементы конструкции:

  1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 кв.мм;
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
    для кабелей сечением 6 кв.мм и выше;
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
    маркировка жил:
    • цифровая: 1, 2, 3, 4, жила заземления — 0, нулевая жила — без цифрового
      обозначения,
    • цветовая: 1 — белая или жёлтая,  2 — синяя или зелёная, 3 — красная или малиновая,  4 — коричневая или чёрная, жила заземления — зелёно-жёлтая,
    нулевая жила — любого цвета;
  4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
  5. Оболочка из ПВХ пластиката марки О-40;
  6. Подушка из крепированной бумаги и битума;
  7. Броня из двух стальных или стальных оцинкованных лент;
  8. Покрытие из волокнистых материалов, битума и состава, предохраняющего витки кабеля от слипания.

Область применения:

Кабели применяются для прокладки в земле (траншеях):

  • с низкой, средней и высокой коррозионной активностью;
  • с наличием или без наличия блуждающих токов;
  • без ограничения разности уровней;
  • если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.

Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С. Суммарное время воздействия температуры 200°С при повторных коротких замыканиях не должно превышать 10 минут.

Характеристики. Кабель ВРБ

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.0
Максимальная рабочая температура жилы [°С]70
Монтаж при температуре, не ниже [°C]-7
Номинальное переменное напряжение частотой 50 Гц [кВ]0.66
Номинальное постоянное напряжение [кВ]1.0
Радиус изгиба кабелей [наружных диаметров]7.5
Строительная длина, не менее [м]125
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]200
Электрическое сопротивление изоляции, не менее [МОм*км]50

Маркоразмеры. Кабель ВРБ

Кабель ВРБ 3х6(ОЖ)-660
Кабель ВРБ 3х16+1х10(ож)-660
Кабель ВРБ 4х1,5(ОЖ)-660
Кабель ВРБ 3х2,5(ож)-660
Кабель ВРБ 3х2,5+1х1,5(ож)-660
Кабель ВРБ 3х4+1х2,5(ож)-660
Кабель ВРБ 4х4(ож)-660
Кабель ВРБ 4х6(ож)-660
Кабель ВРБ 2х10(ож)-660
Кабель ВРБ 3х10+1х6(ож)-660
Кабель ВРБ 3х10(ож)-660
Кабель ВРБ 4х10(ож)-660
Кабель ВРБ 2х16-660
Кабель ВРБ 3х16-660
Кабель ВРБ 4х16-660
Кабель ВРБ 4х16(ож)-660
Кабель ВРБ 2х25-660
Кабель ВРБ 3х25+1х16-660
Кабель ВРБ 4х25-660
Кабель ВРБ 2х35-660
Кабель ВРБ 3х35+1х16-660
Кабель ВРБ 4х35-660
Кабель ВРБ 4х50-660
Кабель ВРБ 2х70-660
Кабель ВРБ 4х70-660
Кабель ВРБ 3х95+1х35-660
Кабель ВРБ 3х95+1х50-660
Кабель ВРБ 4х95-660
Кабель ВРБ 2х120-660
Кабель ВРБ 3х120+1х70-660
Кабель ВРБ 2х150-660
Кабель ВРБ 3х150+1х50-660
