Кабель ВБВнг(А)-LS

Кабель ВБВнг(А)-LS

Кабель ВБВнг(А)-LS — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц.

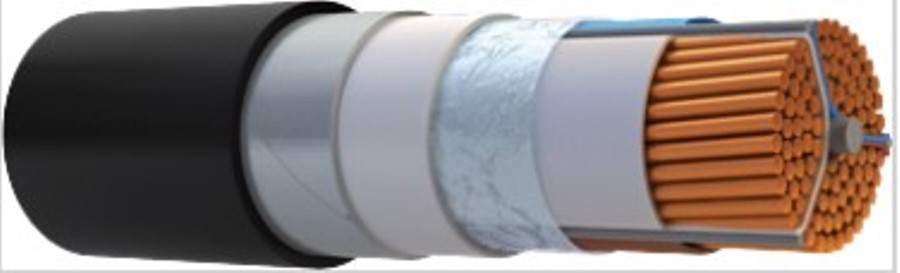

Элементы конструкции:

1. Медная токопроводящая жила:

  • однопроволочная (класс 1) сечением 1,5-50 мм2 – «ож»,
  • многопроволочная (класс 2) сечением 50-240 мм2;

2. Изоляция из ПВХ пластиката с пониженным дымогазовыделением, маркировка жил:

  • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
  • цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3, 4, 0;

3. Поясная изоляция из ПВХ лент;
4. Броня из двух стальных или стальных оцинкованных лент;
5. Шланг из ПВХ пластиката с пониженным дымогазовыделением.

Область применения:

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

  • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.  Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.

Характеристики. Кабель ВБВнг(А)-LS

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.5
Максимальная рабочая температура жилы [°С]70
Максимальное переменное напряжение частоты 50 Гц [кВ]1.2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1
Радиус изгиба кабелей [наружных диаметров]7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]0.005
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]160

Маркоразмеры. Кабель ВБВнг(А)-LS

Кабель ВБВнг(А)-LS 3х1,5ок-1
Кабель ВБВнг(А)-LS 3х1,5ок-1
Кабель ВБВнг(А)-LS 4х1,5ок(n)-1
Кабель ВБВнг(А)-LS 4х1,5ок(n)-1
Кабель ВБВнг(А)-LS 5х1,5ок(n,pe)-1
Кабель ВБВнг(А)-LS 3х2,5ок-1
Кабель ВБВнг(А)-LS 4х2,5ок(n)-1
Кабель ВБВнг(А)-LS 4х2,5ок(n)-1
Кабель ВБВнг(А)-LS 5х2,5ок(n,pe)-1
Кабель ВБВнг(А)-LS 5х2,5ок(n,pe)-1
Кабель ВБВнг(А)-LS 3х4ок-1
Кабель ВБВнг(А)-LS 3х4ок-1
Кабель ВБВнг(А)-LS 4х4ок(pe)-1
Кабель ВБВнг(А)-LS 5х4ок(n,pe)-1
Кабель ВБВнг(А)-LS 5х4ок(n,pe)-1
Кабель ВБВнг(А)-LS 3х6ок-1
Кабель ВБВнг(А)-LS 3х6ок-1
Кабель ВБВнг(А)-LS 4х6ок(n)-1
Кабель ВБВнг(А)-LS 4х6ок(n)-1
Кабель ВБВнг(А)-LS 5х6ок(n,pe)-1
Кабель ВБВнг(А)-LS 5х6ок(n,pe)-1
Кабель ВБВнг(А)-LS 3х10ок-1
Кабель ВБВнг(А)-LS 3х10ок-1
Кабель ВБВнг(А)-LS 4х10ок(n)-1
Кабель ВБВнг(А)-LS 4х10ок(n)-1
Кабель ВБВнг(А)-LS 5х10ок(n,pe)-1
Кабель ВБВнг(А)-LS 5х10ок(n,pe)-1
Кабель ВБВнг(А)-LS 3х16ок(n,pe)-1
Кабель ВБВнг(А)-LS 3х16мк(n,pe)-1
Кабель ВБВнг(А)-LS 3х16ок-1
Кабель ВБВнг(А)-LS 3х16мк-1
Кабель ВБВнг(А)-LS 4х16ок(n)-1
Кабель ВБВнг(А)-LS 4х16ок(pe)-1
Кабель ВБВнг(А)-LS 4х16мк(n)-1
Кабель ВБВнг(А)-LS 4х16мк(pe)-1
Кабель ВБВнг(А)-LS 5х16ок(n,pe)-1
Кабель ВБВнг(А)-LS 5х16мк(n,pe)-1
Кабель ВБВнг(А)-LS 3х25ок(n,pe)-1
Кабель ВБВнг(А)-LS 3х25мк(n,pe)-1
Кабель ВБВнг(А)-LS 3х25ок+ 1х16ок(n)-1
Кабель ВБВнг(А)-LS 3х25ок+ 1х16ок(pe)-1
Кабель ВБВнг(А)-LS 3х25ок-1
Кабель ВБВнг(А)-LS 3х25мк+ 1х16мк(n)-1
Кабель ВБВнг(А)-LS 3х25мк+1х16мк(pe)-1
Кабель ВБВнг(А)-LS 3х25мк-1
Кабель ВБВнг(А)-LS 4х25ок(n)-1
Кабель ВБВнг(А)-LS 4х25ок(pe)-1
Кабель ВБВнг(А)-LS 4х25мк(n)-1
Кабель ВБВнг(А)-LS 4х25мк(pe)-1
Кабель ВБВнг(А)-LS 5х25мк(n,pe)-1
Кабель ВБВнг(А)-LS 3х35ок(n,pe)-1
Кабель ВБВнг(А)-LS 3х35мк(n,pe)-1
Кабель ВБВнг(А)-LS 3х35ок+1х16ок(n)-1
Кабель ВБВнг(А)-LS 3х35ок+ 1х16ок(pe)-1
Кабель ВБВнг(А)-LS 3х35ок-1
Кабель ВБВнг(А)-LS 3х35мк+ 1х16мк(n)-1
Кабель ВБВнг(А)-LS 3х35мк+ 1х16мк(pe)-1
Кабель ВБВнг(А)-LS 3х35мк-1
Кабель ВБВнг(А)-LS 4х35ок(n)-1
Кабель ВБВнг(А)-LS 4х35ок(pe)-1
Кабель ВБВнг(А)-LS 4х35мк(n)-1
Кабель ВБВнг(А)-LS 4х35мк(pe)-1
Кабель ВБВнг(А)-LS 5х35мк(n,pe)-1
Кабель ВБВнг(А)-LS 3х50ок(n,pe)-1
Кабель ВБВнг(А)-LS 3х50мк(n,pe)-1
Кабель ВБВнг(А)-LS 3х50мс(n,pe)-1
Кабель ВБВнг(А)-LS 3х50ок+ 1х25ок(n)-1
Кабель ВБВнг(А)-LS 3х50ок+ 1х25ок(pe)-1
Кабель ВБВнг(А)-LS 3х50мс+ 1х25мк(n)-1
Кабель ВБВнг(А)-LS 3х50мс+ 1х25мк(pe)-1
Кабель ВБВнг(А)-LS 3х50мс-1
Кабель ВБВнг(А)-LS 3х50мк+ 1х25мк(n)-1
Кабель ВБВнг(А)-LS 3х50мк+ 1х25мк(pe)-1
Кабель ВБВнг(А)-LS 3х50мк-1
Кабель ВБВнг(А)-LS 4х50ок(n)-1
Кабель ВБВнг(А)-LS 4х50мс(n)-1
Кабель ВБВнг(А)-LS 4х50мс(pe)-1
Кабель ВБВнг(А)-LS 4х50ок(pe)-1
Кабель ВБВнг(А)-LS 4х50мк(n)-1
Кабель ВБВнг(А)-LS 4х50мк(pe)-1
Кабель ВБВнг(А)-LS 5х50мк(n,pe)-1
Кабель ВБВнг(А)-LS 3х70мс(n,pe)-1
Кабель ВБВнг(А)-LS 3х70мс-1
Кабель ВБВнг(А)-LS 3х70мс+ 1х35мк(n)-1
Кабель ВБВнг(А)-LS 3х70мс+ 1х35мк(pe)-1
Кабель ВБВнг(А)-LS 4х70мс(n)-1
Кабель ВБВнг(А)-LS 1х95мк-1
Кабель ВБВнг(А)-LS 3х95мс+ 1х50мк(n)-1
Кабель ВБВнг(А)-LS 3х95мс+ 1х50мк(pe)-1
Кабель ВБВнг(А)-LS 4х95мс(n)-1
Кабель ВБВнг(А)-LS 1х120мк-1
Кабель ВБВнг(А)-LS 3х120мс(n,pe)-1
Кабель ВБВнг(А)-LS 3х120мс+ 1х70мк(n)-1
Кабель ВБВнг(А)-LS 3х120мс+ 1х70мк(pe)-1
Кабель ВБВнг(А)-LS 4х120мс(n)-1
Кабель ВБВнг(А)-LS 4х120мс(pe)-1
Кабель ВБВнг(А)-LS 1х150мк-1
Кабель ВБВнг(А)-LS 3х150мс(n,pe)-1
Кабель ВБВнг(А)-LS 3х150мс+ 1х70мк(n)-1
Кабель ВБВнг(А)-LS 3х150мс+ 1х70мк(pe)-1
Кабель ВБВнг(А)-LS 3х150мс-1
Кабель ВБВнг(А)-LS 4х150мс(n)-1
Кабель ВБВнг(А)-LS 4х150мс(pe)-1
Кабель ВБВнг(А)-LS 1х185мк-1
Кабель ВБВнг(А)-LS 3х185мс(n,pe)-1
Кабель ВБВнг(А)-LS 3х185мс+ 1х95мк(n)-1
Кабель ВБВнг(А)-LS 3х185мс-1
Кабель ВБВнг(А)-LS 3х185мс+ 1х95мк(pe)-1
Кабель ВБВнг(А)-LS 4х185мс(pe)-1
Кабель ВБВнг(А)-LS 1х240мк-1
Кабель ВБВнг(А)-LS 3х240мс(n,pe)-1
Кабель ВБВнг(А)-LS 3х240мс-1
Кабель ВБВнг(А)-LS 3х240мс+ 1х120мк(n)-1
Кабель ВБВнг(А)-LS 3х240мс+ 1х120мк(pe)-1
Кабель ВБВнг(А)-LS 4х240мс(n)-1
Кабель ВБВнг(А)-LS 4х240мс(pe)-1
Кабель ВБВнг(А)-LS 1х300мк-1
Кабель ВБВнг(А)-LS 1х400мк-1
Кабель ВБВнг(А)-LS 1х500мк-1
Кабель ВБВнг(А)-LS 1х625мк-1
