Кабель ВББШВ 1кВ

Кабель ВББШВ 1кВ

Кабель ВБбШв 1кВ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

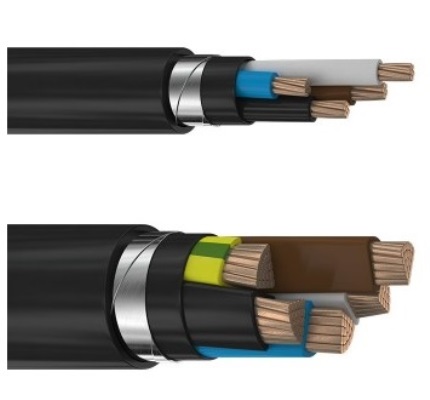

Элементы конструкции:

  1. Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:
  • одножильная сечением 2,5–625 мм2,
  • многожильная сечением  2,5–240 мм2
  1. Изоляция из ПВХ пластиката, маркировка жил:
  • цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая;
  • цифровая для кабелей сечением 70 мм2 и выше: 0, 1, 2, 3, 4;
  1. Поясная изоляция из ПВХ лент;
  2. Броня из двух стальных или стальных оцинкованных лент;
  3. Битум (для сечений свыше 6 кв. мм);
  4. Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм);
  5. Шланг из ПВХ пластиката.

Область применения:

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

  • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для наклонных и горизонтальных трасс.  Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Характеристики. Кабель ВБбШв

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.5
Максимальная рабочая температура жилы [°С]70
Максимальное переменное напряжение частоты 50 Гц [кВ]1.2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1
Радиус изгиба кабелей [наружных диаметров]7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]0.005
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]160

Маркоразмеры. Кабель ВБбШв

Кабель ВБбШв 1х10
Кабель ВБбШв 1х16
Кабель ВБбШв 1х25
Кабель ВБбШв 1х35
Кабель ВБбШв 1х50
Кабель ВБбШв 1х70
Кабель ВБбШв 1х95
Кабель ВБбШв 1х120
Кабель ВБбШв 1х150
Кабель ВБбШв 1х185
Кабель ВБбШв 1х240
Кабель ВБбШв 2х1,5
Кабель ВБбШв 2х1,5+1х1,0
Кабель ВБбШв 2х1,5+1х1,5
Кабель ВБбШв 2х2,5
Кабель ВБбШв 2х2,5+1х1,5
Кабель ВБбШв 2х4,0
Кабель ВБбШв 2х4,0+1х2,5
Кабель ВБбШв 2х6,0
Кабель ВБбШв 2х6,0+1х2,5
Кабель ВБбШв 2х6,0+1х4,0
Кабель ВБбШв 2х10
Кабель ВБбШв 2х10+1х4,0
Кабель ВБбШв 2х10+1х6,0
Кабель ВБбШв 2х16
Кабель ВБбШв 2х16+1х6,0
Кабель ВБбШв 2х16+1х10
Кабель ВБбШв 2х25
Кабель ВБбШв 2х25+1х10
Кабель ВБбШв 2х25+1х16
Кабель ВБбШв 2х35
Кабель ВБбШв 2х35+1х16
Кабель ВБбШв 2х50
Кабель ВБбШв 2х50+1х16
Кабель ВБбШв 2х50+1х25
Кабель ВБбШв 2х70
Кабель ВБбШв 2х70+1х25
Кабель ВБбШв 2х70+1х35
Кабель ВБбШв 2х95
Кабель ВБбШв 2х95+1х35
Кабель ВБбШв 2х95+1х50
Кабель ВБбШв 2х120
Кабель ВБбШв 2х120+1х35
Кабель ВБбШв 2х120+1х70
Кабель ВБбШв 2х150
Кабель ВБбШв 2х150+1х50
Кабель ВБбШв 2х150+1х70
Кабель ВБбШв 2х185
Кабель ВБбШв 2х185+1х50
Кабель ВБбШв 2х185+1х95
Кабель ВБбШв 2х240
Кабель ВБбШв 2х240+1х70
Кабель ВБбШв 2х240+1х120
Кабель ВБбШв 3х1,5
Кабель ВБбШв 3х1,5+1х1,0
Кабель ВБбШв 3х1,5+1х1,5
Кабель ВБбШв 3х2,5
Кабель ВБбШв 3х2,5+1х1,5
Кабель ВБбШв 3х4,0
Кабель ВБбШв 3х4,0+1х2,5
Кабель ВБбШв 3х6,0
Кабель ВБбШв 3х6,0+1х2,5
Кабель ВБбШв 3х6,0+1х4,0
Кабель ВБбШв 3х10
Кабель ВБбШв 3х10+1х4,0
Кабель ВБбШв 3х10+1х6,0
Кабель ВБбШв 3х16
Кабель ВБбШв 3х16+1х6,0
Кабель ВБбШв 3х16+1х10
Кабель ВБбШв 3х25
Кабель ВБбШв 3х25+1х10
Кабель ВБбШв 3х25+1х16
Кабель ВБбШв 3х35
Кабель ВБбШв 3х35+1х16
Кабель ВБбШв 3х50
Кабель ВБбШв 3х50+1х16
Кабель ВБбШв 3х50+1х25
Кабель ВБбШв 3х70
Кабель ВБбШв 3х70+1х25
Кабель ВБбШв 3х70+1х35
Кабель ВБбШв 3х95
Кабель ВБбШв 3х95+1х35
Кабель ВБбШв 3х95+1х50
Кабель ВБбШв 3х120
Кабель ВБбШв 3х120+1х35
Кабель ВБбШв 3х120+1х70
Кабель ВБбШв 3х150
Кабель ВБбШв 3х150+1х50
Кабель ВБбШв 3х150+1х70
Кабель ВБбШв 3х185
Кабель ВБбШв 3х185+1х50
Кабель ВБбШв 3х185+1х95
Кабель ВБбШв 3х240
Кабель ВБбШв 3х240+1х70
Кабель ВБбШв 3х240+1х120
Кабель ВБбШв 4х1,5
Кабель ВБбШв 4х2,5
Кабель ВБбШв 4х4,0
Кабель ВБбШв 4х6,0
Кабель ВБбШв 4х10
Кабель ВБбШв 4х16
Кабель ВБбШв 4х25
Кабель ВБбШв 4х35
Кабель ВБбШв 4х50
Кабель ВБбШв 4х70
Кабель ВБбШв 4х95
Кабель ВБбШв 4х120
Кабель ВБбШв 4х150
Кабель ВБбШв 4х185
Кабель ВБбШв 4х240
Кабель ВБбШв 5х1,5
Кабель ВБбШв 5х2,5
Кабель ВБбШв 5х4,0
Кабель ВБбШв 5х6,0
Кабель ВБбШв 5х10
Кабель ВБбШв 5х16
Кабель ВБбШв 5х25
Кабель ВБбШв 5х35
Кабель ВБбШв 5х50
Кабель ВБбШв 5х70
Кабель ВБбШв 5х95
Кабель ВБбШв 5х120
Кабель ВБбШв 5х150
Кабель ВБбШв 5х185
Кабель ВБбШв 5х240
