Кабель ПВВГ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

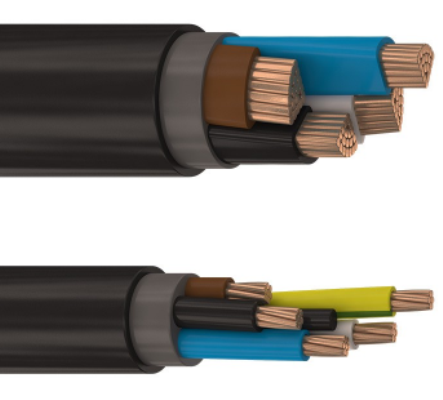

Элементы конструкции:

  1. Медная токопроводящая жила:
  • количество жил: 1: сечение жил: от 10 до 625 мм2,
  • количество жил: 2, 3, 4, 5: сечение жил: от 10 до 240 мм2;
  1. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
  2. Скрепляющая обмотка (для кабелей сечением 50 мм2 и выше);
  3. Оболочка из ПВХ пластиката.

Область применения:

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Характеристики Кабель ПВВГ

Влажность воздуха при 35° C [%]98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.5
Максимальная рабочая температура жилы [°С]90
Максимальное переменное напряжение частоты 50 Гц [кВ]1.2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров]10
Сопротивление изоляции при температуре +90° С, не менее [МОм х км]50
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]250

Маркоразмер Кабель ПВВГ

Кабель ПВВГ 1х240мк-1
Кабель ПВВГ 3х25ок+ 1х16ок(N)-1
Кабель ПВВГ 3х25ок+1х16ок(PE)-1
Кабель ПВВГ 3х35ок+ 1х16ок(N)-1
Кабель ПВВГ 3х35ок+ 1х16ок(PE)-1
Кабель ПВВГ 3х120мс+ 1х70мк(N)-1
Кабель ПВВГ 3х50ок-1
Кабель ПВВГ 4х10ок(N)-1
Кабель ПВВГ 4х10ок(PE)-1
Кабель ПВВГ 4х16ок(PE)-1
Кабель ПВВГ 4х25ок(PE)-1
Кабель ПВВГ 4х25мк(PE)-1
Кабель ПВВГ 4х35мк(PE)-1
Кабель ПВВГ 4х50ок(PE)-1
Кабель ПВВГ 4х50мк(N)-1
Кабель ПВВГ 4х50мк(PE)-1
Кабель ПВВГ 4х50мс(N)-1
Кабель ПВВГ 4х70мс(PE)-1
Кабель ПВВГ 4х120мс(N)-1
Кабель ПВВГ 4х240мс(N)-1
Кабель ПВВГ 4х16мк(PE)-1
Кабель ПВВГ 4х35ок(N)-1
Кабель ПВВГ 4х35ок(PE)-1
Кабель ПВВГ 4х50мс(PE)-1
Кабель ПВВГ 4х95мс(PE)-1
Кабель ПВВГ 4х120мс(PE)-1
Кабель ПВВГ 4х150мс(N)-1
Кабель ПВВГ 4х150мс(PE)-1
Кабель ПВВГ 4х185мс(N)-1
Кабель ПВВГ 4х185мс(PE)-1
Кабель ПВВГ 4х240мс(N)-1
Кабель ПВВГ 4х240мс(PE)-1
Кабель ПВВГ 4х400мс(N)-1
Кабель ПВВГ 4х25ок(N)-1
Кабель ПВВГ 5х16мк(N,PE)-1
Кабель ПВВГ 5х25мк(N,PE)-1
Кабель ПВВГ 5х35мк(N,PE)-1
Кабель ПВВГ 5х50мк(N,PE)-1
Кабель ПВВГ 5х6ок(n,pe)-1
Кабель ПВВГ 5х10ок(n,pe)-1
Кабель ПВВГ 4х16ок(n)-1
Кабель ПВВГ 4х16мк(n)-1
Кабель ПВВГ 5х16ок(n,pe)-1
Кабель ПВВГ 4х25ок(n)-1
Кабель ПВВГ 4х25мк(n)-1
Кабель ПВВГ 5х25ок(n,pe)-1
Кабель ПВВГ 4х35мк(n)-1
Кабель ПВВГ 5х35ок(n,pe)-1
Кабель ПВВГ 4х50ок(n)-1
Кабель ПВВГ 5х50ок(n,pe)-1
Кабель ПВВГ 4х70мс(n)-1
Кабель ПВВГ 5х70мс(n,pe)-1
Кабель ПВВГ 4х95мс(n)-1
Кабель ПВВГ 5х95мс(n,pe)-1
Кабель ПВВГ 5х120мс(n,pe)-1
Кабель ПВВГ 5х150мс(n,pe)-1
Кабель ПВВГ 5х185мс(n,pe)-1
Кабель ПВВГ 5х240мс(n,pe)-1


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru
