Кабель ПвПГнг(A)-HF

пвпгнгa hf

Кабель ПвПГнг(A)-HF — кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.

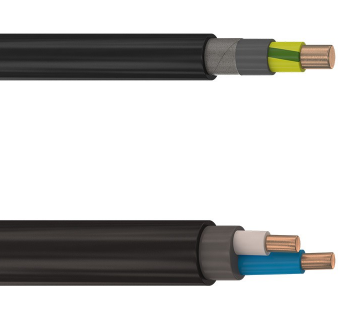

Элементы конструкции:

  1. Токопроводящая жила, скрученная из медных проволок (класс 1-2);
  2. Изоляция из сшитого полиэтилена;
  3. Скрепляющая лента;
  4. Внутренняя оболочка;
  5. Наружная оболочка из полимерных композиций, не содержащих галогенов.

Область применения Кабель ПвПГнг(A)-HF

Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.Преимущественно применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.

Характеристики Кабель ПвПГнг(A)-HF

Влажность воздуха при 35° C [%]98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3,5
Максимальная рабочая температура жилы [°С]130
Максимальное переменное напряжение частоты 50 Гц [кВ]1,2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1
Радиус изгиба одножильных кабелей [наружных диаметров]10
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]7,5
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]250

Маркоразмер Кабель ПвПГнг(A)-HF

Кабель ПвПГнг(A)-HF 1х1,5 — 1кВ
Кабель ПвПГнг(A)-HF 1х2,5 — 1кВ
Кабель ПвПГнг(A)-HF 1х4,0 — 1кВ
Кабель ПвПГнг(A)-HF 1х6,0 — 1кВ
Кабель ПвПГнг(A)-HF 1х10 — 1кВ
Кабель ПвПГнг(A)-HF 1х16 — 1кВ
Кабель ПвПГнг(A)-HF 1х25 — 1кВ
Кабель ПвПГнг(A)-HF 1х35 — 1кВ
Кабель ПвПГнг(A)-HF 1х50 — 1кВ
Кабель ПвПГнг(A)-HF 1х70 — 1кВ
Кабель ПвПГнг(A)-HF 1х95 — 1кВ
Кабель ПвПГнг(A)-HF 1х120 — 1кВ
Кабель ПвПГнг(A)-HF 1х150 — 1кВ
Кабель ПвПГнг(A)-HF 1х185 — 1кВ
Кабель ПвПГнг(A)-HF 1х240 — 1кВ
Кабель ПвПГнг(A)-HF 1х300 — 1кВ
Кабель ПвПГнг(A)-HF 1х400 — 1кВ
Кабель ПвПГнг(A)-HF 1х500 — 1кВ
Кабель ПвПГнг(A)-HF 1х625 — 1кВ
Кабель ПвПГнг(A)-HF 1х630 — 1кВ
Кабель ПвПГнг(A)-HF 1х800 — 1кВ
Кабель ПвПГнг(A)-HF 1х1000 — 1кВ
Кабель ПвПГнг(A)-HF 2х1,5 — 1кВ
Кабель ПвПГнг(A)-HF 2х2,5 — 1кВ
Кабель ПвПГнг(A)-HF 2х4,0 — 1кВ
Кабель ПвПГнг(A)-HF 2х6,0 — 1кВ
Кабель ПвПГнг(A)-HF 2х10 — 1кВ
Кабель ПвПГнг(A)-HF 2х16 — 1кВ
Кабель ПвПГнг(A)-HF 2х25 — 1кВ
Кабель ПвПГнг(A)-HF 2х35 — 1кВ
Кабель ПвПГнг(A)-HF 2х50 — 1кВ
Кабель ПвПГнг(A)-HF 2х70 — 1кВ
Кабель ПвПГнг(A)-HF 2х95 — 1кВ
Кабель ПвПГнг(A)-HF 2х120 — 1кВ
Кабель ПвПГнг(A)-HF 2х150 — 1кВ
Кабель ПвПГнг(A)-HF 2х185 — 1кВ
Кабель ПвПГнг(A)-HF 2х240 — 1кВ
Кабель ПвПГнг(A)-HF 3х1,5 — 1кВ
Кабель ПвПГнг(A)-HF 3х2,5 — 1кВ
Кабель ПвПГнг(A)-HF 3х4,0 — 1кВ
Кабель ПвПГнг(A)-HF 3х6,0 — 1кВ
Кабель ПвПГнг(A)-HF 3х10 — 1кВ
Кабель ПвПГнг(A)-HF 3х16 — 1кВ
Кабель ПвПГнг(A)-HF 3х25 — 1кВ
Кабель ПвПГнг(A)-HF 3х25+1х16 — 1кВ
Кабель ПвПГнг(A)-HF 3х35 — 1кВ
Кабель ПвПГнг(A)-HF 3х35+1х16 — 1кВ
Кабель ПвПГнг(A)-HF 3х50 — 1кВ
Кабель ПвПГнг(A)-HF 3х50+1х25 — 1кВ
Кабель ПвПГнг(A)-HF 3х70 — 1кВ
Кабель ПвПГнг(A)-HF 3х70+1х35 — 1кВ
Кабель ПвПГнг(A)-HF 3х95 — 1кВ
Кабель ПвПГнг(A)-HF 3х95+1х50 — 1кВ
Кабель ПвПГнг(A)-HF 3х120 — 1кВ
Кабель ПвПГнг(A)-HF 3х120+1х70 — 1кВ
Кабель ПвПГнг(A)-HF 3х150 — 1кВ
Кабель ПвПГнг(A)-HF 3х150+1х70 — 1кВ
Кабель ПвПГнг(A)-HF 3х185 — 1кВ
Кабель ПвПГнг(A)-HF 3х185+1х95 — 1кВ
Кабель ПвПГнг(A)-HF 3х240 — 1кВ
Кабель ПвПГнг(A)-HF 3х240+1х120 — 1кВ
Кабель ПвПГнг(A)-HF 3х300 — 1кВ
Кабель ПвПГнг(A)-HF 3х300+1х150 — 1кВ
Кабель ПвПГнг(A)-HF 3х400 — 1кВ
Кабель ПвПГнг(A)-HF 3х400+1х185 — 1кВ
Кабель ПвПГнг(A)-HF 4х1,5 — 1кВ
Кабель ПвПГнг(A)-HF 4х2,5 — 1кВ
Кабель ПвПГнг(A)-HF 4х4,0 — 1кВ
Кабель ПвПГнг(A)-HF 4х6,0 — 1кВ
Кабель ПвПГнг(A)-HF 4х10 — 1кВ
Кабель ПвПГнг(A)-HF 4х16 — 1кВ
Кабель ПвПГнг(A)-HF 4х25 — 1кВ
Кабель ПвПГнг(A)-HF 4х35 — 1кВ
Кабель ПвПГнг(A)-HF 4х50 — 1кВ
Кабель ПвПГнг(A)-HF 4х70 — 1кВ
Кабель ПвПГнг(A)-HF 4х95 — 1кВ
Кабель ПвПГнг(A)-HF 4х120 — 1кВ
Кабель ПвПГнг(A)-HF 4х150 — 1кВ
Кабель ПвПГнг(A)-HF 4х185 — 1кВ
Кабель ПвПГнг(A)-HF 4х240 — 1кВ
Кабель ПвПГнг(A)-HF 4х300 — 1кВ
Кабель ПвПГнг(A)-HF 4х400 — 1кВ
Кабель ПвПГнг(A)-HF 5х1,5 — 1кВ
Кабель ПвПГнг(A)-HF 5х2,5 — 1кВ
Кабель ПвПГнг(A)-HF 5х4,0 — 1кВ
Кабель ПвПГнг(A)-HF 5х6,0 — 1кВ
Кабель ПвПГнг(A)-HF 5х10 — 1кВ
Кабель ПвПГнг(A)-HF 5х16 — 1кВ
Кабель ПвПГнг(A)-HF 5х25 — 1кВ
Кабель ПвПГнг(A)-HF 5х35 — 1кВ
Кабель ПвПГнг(A)-HF 5х50 — 1кВ
Кабель ПвПГнг(A)-HF 5х70 — 1кВ
Кабель ПвПГнг(A)-HF 5х95 — 1кВ
Кабель ПвПГнг(A)-HF 5х120 — 1кВ
Кабель ПвПГнг(A)-HF 5х150 — 1кВ
