Кабель КПГС

Кабель КПГС

Кабель КПГС — силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное  напряжение 1000 В.

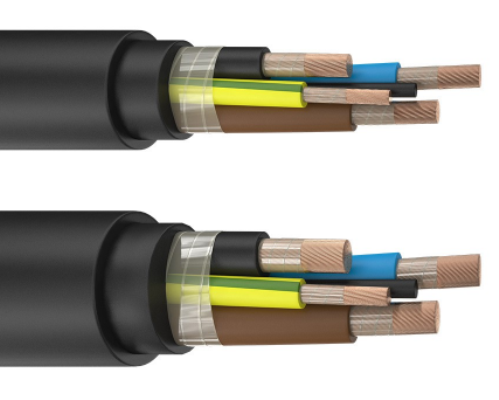

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  3. Изоляция из резины типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового каучуков,
    маркировка жил:
    • цифровая: 1, 2, 3, 4,5, жила заземления — 0,
    • цветовая: голубой, черный, коричневый, жила заземления — зелёно-жёлтая;
  4. Сердечник из полиэфирных нитей в оболочке из резины. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм2 скручивать без сердечника;
  5. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  6. Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.

Область применения:

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.

Характеристики Кабель КПГС

Гарантийный срок эксплуатации [месяц]6
Длительно допустимая температура на жиле, не более [°C]75
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]2.5
Номинальное переменное напряжение частотой 50 Гц [кВ]0.66
Номинальное постоянное напряжение [кВ]1
Радиус изгиба кабелей [наружных диаметров]5
Раздавливающее усилие для кабелей с сечением основных жил от 16 кв.мм и более, не менее [кН]8
Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н]19.6
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Электрическое сопротивление изоляции, не менее [МОм*км]50

Маркоразмеры. Кабель КПГС

Кабель КПГС 3х95+1х35-660
Кабель КПГС 3х2,5+1х1,5
Кабель КПГС 3х2,5+1х2,5+1х2,5
Кабель КПГС 3х2,5+1х1,5+1х1,5-660
Кабель КПГС 3х4+1х2,5-660
Кабель КПГС 3х6+1х4
Кабель КПГС 3х10+1х6
Кабель КПГС 3х16+1х6
Кабель КПГС 3х16+1х16
Кабель КПГС 3х16+1х10-660
Кабель КПГС 3х25+1х10
Кабель КПГС 3х35+1х10
Кабель КПГС 3х50+1х25+2х2,5-660
Кабель КПГС 3х50+1х16
Кабель КПГС 3х50+1х10-660
Кабель КПГС 3х70+1х25-660
Кабель КПГС 3х95+1х95-660
Кабель КПГС 3х120+1х70-660
Кабель КПГС 3х185+1х95+1х16-660


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru
