Кабель КГ 380В

Кабель КГ 380В

Кабель КГ — предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.

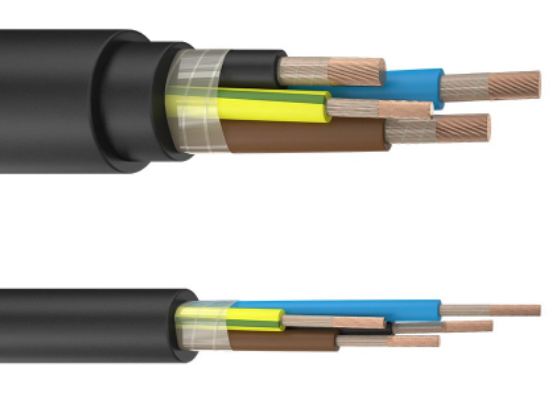

Элементы конструкции:

  1. Токопроводящая жила, скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5);
  2. Слой из полиэтилентерефталатной плёнки марки ПЭТ-Э;
  3. Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил:
  • цифровая: 1, 2, 3, 4, 5, жила заземления — 0,
  • цветовая: голубой, чёрный, коричневый, жила заземления — зелёно-жёлтая;
  1. Слой из полиэтилентерефталатной плёнки марки ПЭТ-Э (поверх скрученных изолированных жил);
  2. Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.

Область применения. Кабель КГ

Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.

Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150. Кабели устойчивы к воздействию солнечного излучения. В тропическом исполнении стойки к поражению плесневыми грибами.

Характеристики. Кабель КГ

Гарантийный срок эксплуатации [месяц]6
Длительно допустимая температура на жиле, не более [°C]75
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]2.5
Максимальная рабочая температура жилы [°С]75
Номинальное переменное напряжение частоты 400 Гц, [кВ]0.38
Номинальное постоянное напряжение [кВ]0.66
Радиус изгиба кабелей [наружных диаметров]8
Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н]19.6
Строительная длина, не менее [м]150
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-40
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км]50

Маркоразмеры. Кабель КГ

Кабель КГ 1х2,5
Кабель КГ 1х4,0
Кабель КГ 1х6,0
Кабель КГ 1х10
Кабель КГ 1х16
Кабель КГ 1х25
Кабель КГ 1х35
Кабель КГ 1х50
Кабель КГ 1х70
Кабель КГ 1х95
Кабель КГ 1х120
Кабель КГ 1х150
Кабель КГ 1х185
Кабель КГ 1х240
Кабель КГ 1х300
Кабель КГ 1х400
Кабель КГ 2х0,75
Кабель КГ 2х0,75+1х0,75
Кабель КГ 2х1,0
Кабель КГ 2х1,0+1х1,0
Кабель КГ 2х1,5
Кабель КГ 2х1,5+1х1,5
Кабель КГ 2х2,5
Кабель КГ 2х2,5+1х1,5
Кабель КГ 2х4,0
Кабель КГ 2х4,0+1х2,5
Кабель КГ 2х6,0
Кабель КГ 2х6,0+1х4,0
Кабель КГ 2х6,0+2х4,0
Кабель КГ 2х10
Кабель КГ 2х10+1х6,0
Кабель КГ 2х10+2х6,0
Кабель КГ 2х16
Кабель КГ 2х16+1х6,0
Кабель КГ 2х16+1х10
Кабель КГ 2х16+2х6,0
Кабель КГ 2х25
Кабель КГ 2х25+1х10
Кабель КГ 2х25+1х16
Кабель КГ 2х25+2х10
Кабель КГ 2х35
Кабель КГ 2х35+1х10
Кабель КГ 2х35+1х16
Кабель КГ 2х35+2х10
Кабель КГ 2х50
Кабель КГ 2х50+1х10
Кабель КГ 2х50+1х16
Кабель КГ 2х50+1х25
Кабель КГ 2х50+2х10
Кабель КГ 2х70
Кабель КГ 2х70+1х10
Кабель КГ 2х70+1х25
Кабель КГ 2х70+1х35
Кабель КГ 2х70+2х10
Кабель КГ 2х95
Кабель КГ 2х95+1х35
Кабель КГ 2х95+1х50
Кабель КГ 2х120
Кабель КГ 2х120+1х35
Кабель КГ 2х120+1х70
Кабель КГ 2х150
Кабель КГ 2х150+1х50
Кабель КГ 2х185
Кабель КГ 3х0,75
Кабель КГ 3х0,75+1х0,75
Кабель КГ 3х1,0
Кабель КГ 3х1,0+1х1,0
Кабель КГ 3х1,5
Кабель КГ 3х1,5+1х1,5
Кабель КГ 3х2,5
Кабель КГ 3х2,5+1х1,5
Кабель КГ 3х4,0
Кабель КГ 3х4,0+1х2,5
Кабель КГ 3х6,0
Кабель КГ 3х6,0+1х4,0
Кабель КГ 3х6,0+2х4,0
Кабель КГ 3х10
Кабель КГ 3х10+1х6,0
Кабель КГ 3х10+2х6,0
Кабель КГ 3х16
Кабель КГ 3х16+1х6,0
Кабель КГ 3х16+1х10
Кабель КГ 3х16+2х6,0
Кабель КГ 3х25
Кабель КГ 3х25+1х10
Кабель КГ 3х25+1х16
Кабель КГ 3х25+2х10
Кабель КГ 3х35
Кабель КГ 3х35+1х10
Кабель КГ 3х35+1х16
Кабель КГ 3х35+2х10
Кабель КГ 3х50
Кабель КГ 3х50+1х10
Кабель КГ 3х50+1х16
Кабель КГ 3х50+1х25
Кабель КГ 3х50+2х10
Кабель КГ 3х70
Кабель КГ 3х70+1х10
Кабель КГ 3х70+1х25
Кабель КГ 3х70+1х35
Кабель КГ 3х70+2х10
Кабель КГ 3х95
Кабель КГ 3х95+1х10
Кабель КГ 3х95+1х35
Кабель КГ 3х95+1х50
Кабель КГ 3х120
Кабель КГ 3х120+1х16
Кабель КГ 3х120+1х35
Кабель КГ 3х120+1х70
Кабель КГ 3х150
Кабель КГ 3х150+1х16
Кабель КГ 3х150+1х50
Кабель КГ 3х150+1х70
Кабель КГ 3х185
Кабель КГ 3х185+1х16
Кабель КГ 3х185+1х70
Кабель КГ 3х185+1х95
Кабель КГ 4х1,0
Кабель КГ 4х1,5
Кабель КГ 4х2,5
Кабель КГ 4х4,0
Кабель КГ 4х6,0
Кабель КГ 4х10
Кабель КГ 4х16
Кабель КГ 4х25
Кабель КГ 4х35
Кабель КГ 4х50
Кабель КГ 4х70
Кабель КГ 4х95
Кабель КГ 4х120
Кабель КГ 4х150
Кабель КГ 4х185
Кабель КГ 5х1,0
Кабель КГ 5х1,5
Кабель КГ 5х2,5
Кабель КГ 5х4,0
Кабель КГ 5х6,0
Кабель КГ 5х10
Кабель КГ 5х16
Кабель КГ 5х25
Кабель КГ 5х35
Кабель КГ 5х50
Кабель КГ 5х70
Кабель КГ 5х95
Кабель КГ 5х120
Кабель КГ 5х150
Кабель КГ 5х185


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru
