Кабель АВВГнг(А)

Кабель АВВГнг(А)

Кабель АВВГнг(A) — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

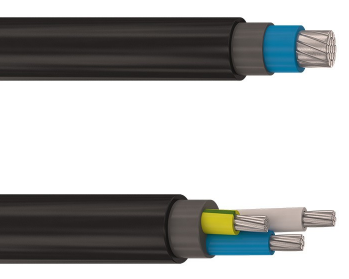

Элементы конструкции:

  1. Алюминиевая токопроводящая жила:
  • однопроволочная (класс 1) сечением 2,5-240 мм2 — «ож»,
  • многопроволочная (класс 2) сечением 70-240 мм2;
  1. Изоляция из ПВХ пластиката, маркировка жил:
  • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
  • цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3, 4, 0;
  1. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше;
  2. Оболочка из ПВХ пластиката пониженной горючести.

Примечание: по требованию потребителей могут поставляться пятижильные кабели с сечением жил до 95 мм2.

Область применения Кабель АВВГнг(A)

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озёрах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах, подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Характеристики Кабель АВВГнг(A)

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.0
Максимальная рабочая температура жилы [°С]70
Максимальное переменное напряжение частоты 50 Гц [кВ]0.72
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]0.66
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров]10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]0.005
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]160

Маркоразмер Кабель АВВГнг(А)

Кабель АВВГнг(A) 1х2,5
Кабель АВВГнг(A) 1х4,0
Кабель АВВГнг(A) 1х6,0
Кабель АВВГнг(A) 1х10
Кабель АВВГнг(A) 1х16
Кабель АВВГнг(A) 1х25
Кабель АВВГнг(A) 1х35
Кабель АВВГнг(A) 1х50
Кабель АВВГнг(A) 2х2,5
Кабель АВВГнг(A) 2х4,0
Кабель АВВГнг(A) 2х6,0
Кабель АВВГнг(A) 2х10
Кабель АВВГнг(A) 2х16
Кабель АВВГнг(A) 2х25
Кабель АВВГнг(A) 2х35
Кабель АВВГнг(A) 2х50
Кабель АВВГнг(A) 3х2,5
Кабель АВВГнг(A) 3х4,0
Кабель АВВГнг(A) 3х6,0
Кабель АВВГнг(A) 3х10
Кабель АВВГнг(A) 3х16
Кабель АВВГнг(A) 3х25
Кабель АВВГнг(A) 3х25+1х16
Кабель АВВГнг(A) 3х35
Кабель АВВГнг(A) 3х35+1х16
Кабель АВВГнг(A) 3х50
Кабель АВВГнг(A) 3х50+1х25
Кабель АВВГнг(A) 4х2,5
Кабель АВВГнг(A) 4х4,0
Кабель АВВГнг(A) 4х6,0
Кабель АВВГнг(A) 4х10
Кабель АВВГнг(A) 4х16
Кабель АВВГнг(A) 4х25
Кабель АВВГнг(A) 4х35
Кабель АВВГнг(A) 4х50
Кабель АВВГнг(A) 5х2,5
Кабель АВВГнг(A) 5х4,0
Кабель АВВГнг(A) 5х6,0
Кабель АВВГнг(A) 5х10
Кабель АВВГнг(A) 5х16
Кабель АВВГнг(A) 5х25
Кабель АВВГнг(A) 5х35
Кабель АВВГнг(A) 5х50
Кабель АВВГнг(A) 1х2,5 — 1кВ
Кабель АВВГнг(A) 1х4,0 — 1кВ
Кабель АВВГнг(A) 1х6,0 — 1кВ
Кабель АВВГнг(A) 1х10 — 1кВ
Кабель АВВГнг(A) 1х16 — 1кВ
Кабель АВВГнг(A) 1х25 — 1кВ
Кабель АВВГнг(A) 1х35 — 1кВ
Кабель АВВГнг(A) 1х50 — 1кВ
Кабель АВВГнг(A) 1х70 — 1кВ
Кабель АВВГнг(A) 1х95 — 1кВ
Кабель АВВГнг(A) 1х120 — 1кВ
Кабель АВВГнг(A) 1х150 — 1кВ
Кабель АВВГнг(A) 1х185 — 1кВ
Кабель АВВГнг(A) 1х240 — 1кВ
Кабель АВВГнг(A) 1х300 — 1кВ
Кабель АВВГнг(A) 1х400 — 1кВ
Кабель АВВГнг(A) 1х500 — 1кВ
Кабель АВВГнг(A) 1х625 — 1кВ
Кабель АВВГнг(A) 1х630 — 1кВ
Кабель АВВГнг(A) 1х800 — 1кВ
Кабель АВВГнг(A) 1х1000 — 1кВ
Кабель АВВГнг(A) 2х2,5 — 1кВ
Кабель АВВГнг(A) 2х4,0 — 1кВ
Кабель АВВГнг(A) 2х6,0 — 1кВ
Кабель АВВГнг(A) 2х10 — 1кВ
Кабель АВВГнг(A) 2х16 — 1кВ
Кабель АВВГнг(A) 2х25 — 1кВ
Кабель АВВГнг(A) 2х35 — 1кВ
Кабель АВВГнг(A) 2х50 — 1кВ
Кабель АВВГнг(A) 2х70 — 1кВ
Кабель АВВГнг(A) 2х95 — 1кВ
Кабель АВВГнг(A) 2х120 — 1кВ
Кабель АВВГнг(A) 2х150 — 1кВ
Кабель АВВГнг(A) 2х185 — 1кВ
Кабель АВВГнг(A) 2х240 — 1кВ
Кабель АВВГнг(A) 3х2,5 — 1кВ
Кабель АВВГнг(A) 3х4,0 — 1кВ
Кабель АВВГнг(A) 3х6,0 — 1кВ
Кабель АВВГнг(A) 3х10 — 1кВ
Кабель АВВГнг(A) 3х16 — 1кВ
Кабель АВВГнг(A) 3х25 — 1кВ
Кабель АВВГнг(A) 3х25+1х16 — 1кВ
Кабель АВВГнг(A) 3х35 — 1кВ
Кабель АВВГнг(A) 3х35+1х16 — 1кВ
Кабель АВВГнг(A) 3х50 — 1кВ
Кабель АВВГнг(A) 3х50+1х25 — 1кВ
Кабель АВВГнг(A) 3х70 — 1кВ
Кабель АВВГнг(A) 3х70+1х35 — 1кВ
Кабель АВВГнг(A) 3х95 — 1кВ
Кабель АВВГнг(A) 3х95+1х50 — 1кВ
Кабель АВВГнг(A) 3х120 — 1кВ
Кабель АВВГнг(A) 3х120+1х70 — 1кВ
Кабель АВВГнг(A) 3х150 — 1кВ
Кабель АВВГнг(A) 3х150+1х70 — 1кВ
Кабель АВВГнг(A) 3х185 — 1кВ
Кабель АВВГнг(A) 3х185+1х95 — 1кВ
Кабель АВВГнг(A) 3х240 — 1кВ
Кабель АВВГнг(A) 3х240+1х120 — 1кВ
Кабель АВВГнг(A) 3х300 — 1кВ
Кабель АВВГнг(A) 3х300+1х150 — 1кВ
Кабель АВВГнг(A) 3х400 — 1кВ
Кабель АВВГнг(A) 3х400+1х185 — 1кВ
Кабель АВВГнг(A) 4х2,5 — 1кВ
Кабель АВВГнг(A) 4х4,0 — 1кВ
Кабель АВВГнг(A) 4х6,0 — 1кВ
Кабель АВВГнг(A) 4х10 — 1кВ
Кабель АВВГнг(A) 4х16 — 1кВ
Кабель АВВГнг(A) 4х25 — 1кВ
Кабель АВВГнг(A) 4х35 — 1кВ
Кабель АВВГнг(A) 4х50 — 1кВ
Кабель АВВГнг(A) 4х70 — 1кВ
Кабель АВВГнг(A) 4х95 — 1кВ
Кабель АВВГнг(A) 4х120 — 1кВ
Кабель АВВГнг(A) 4х150 — 1кВ
Кабель АВВГнг(A) 4х185 — 1кВ
Кабель АВВГнг(A) 4х240 — 1кВ
Кабель АВВГнг(A) 4х300 — 1кВ
Кабель АВВГнг(A) 4х400 — 1кВ
Кабель АВВГнг(A) 5х2,5 — 1кВ
Кабель АВВГнг(A) 5х4,0 — 1кВ
Кабель АВВГнг(A) 5х6,0 — 1кВ
Кабель АВВГнг(A) 5х10 — 1кВ
Кабель АВВГнг(A) 5х16 — 1кВ
Кабель АВВГнг(A) 5х25 — 1кВ
Кабель АВВГнг(A) 5х35 — 1кВ
Кабель АВВГнг(A) 5х50 — 1кВ
Кабель АВВГнг(A) 5х70 — 1кВ
Кабель АВВГнг(A) 5х95 — 1кВ
Кабель АВВГнг(A) 5х120 — 1кВ
Кабель АВВГнг(A) 5х150 — 1кВ
Кабель АВВГнг(A) 5х185 — 1кВ
Кабель АВВГнг(A) 5х240 — 1кВ
Кабель АВВГнг(A) 3х120 — 6кВ
Кабель АВВГнг(A) 3х120/16 — 6кВ
Кабель АВВГнг(A) 3х150 — 6кВ
Кабель АВВГнг(A) 3х150/25 — 6кВ
Кабель АВВГнг(A) 3х16 — 6кВ
Кабель АВВГнг(A) 3х185 — 6кВ
Кабель АВВГнг(A) 3х185/25 — 6кВ
Кабель АВВГнг(A) 3х240 — 6кВ
Кабель АВВГнг(A) 3х240/25 — 6кВ
Кабель АВВГнг(A) 3х240/25л — 6кВ
Кабель АВВГнг(A) 3х25 — 6кВ
Кабель АВВГнг(A) 3х35 — 6кВ
Кабель АВВГнг(A) 3х35/16 — 6кВ
Кабель АВВГнг(A) 3х50 — 6кВ
Кабель АВВГнг(A) 3х50/16 — 6кВ
Кабель АВВГнг(A) 3х70 — 6кВ
Кабель АВВГнг(A) 3х70/16 — 6кВ
Кабель АВВГнг(A) 3х95 — 6кВ
Кабель АВВГнг(A) 3х95/16 — 6кВ


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru
