Кабель АВБШвнг(А)

авбшвнга 1

Кабель АВБШвнг(А) — силовой кабель, не распространяющий горение, с низким дымо- и газовыделением и низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.

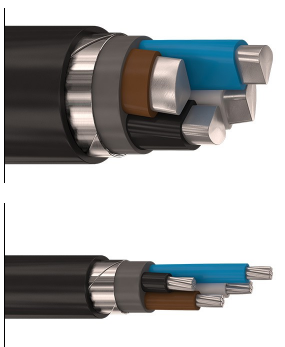

Элементы конструкции.

  1. Токопроводящая жила, скрученная из алюминиевых проволок.
  2. Изоляция из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения.
  3. Скрепляющая лента.
  4. Внутренняя оболочка из пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения.
  5. Броня из стальных оцинкованных лент
  6. Защитный шланг из пластиката пониженной пожарной опасности  c низкой токсичностью продуктов горения

Область применения. Кабель АВБШвнг

Кабели с индексом LTx при воздействии высоких температур выделяют дым, обладающий меньшей токсичностью и меньшей оптической плотностью (что позволяет снизить опасность при эвакуации людей из горящих помещений).

Характеристики Кабель АВБШвнг

Влажность воздуха при 35° C [%]98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3,5
Максимальная рабочая температура жилы [°С]+70
Максимальное переменное напряжение частоты 50 Гц [кВ]1,2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]7,5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров]10
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]160

Маркоразмеры.

Кабель АВБШвнг(A) 1х16 — 1кВ
Кабель АВБШвнг(A) 1х25 — 1кВ
Кабель АВБШвнг(A) 1х35 — 1кВ
Кабель АВБШвнг(A) 1х50 — 1кВ
Кабель АВБШвнг(A) 1х70 — 1кВ
Кабель АВБШвнг(A) 1х95 — 1кВ
Кабель АВБШвнг(A) 1х120 — 1кВ
Кабель АВБШвнг(A) 1х150 — 1кВ
Кабель АВБШвнг(A) 1х185 — 1кВ
Кабель АВБШвнг(A) 1х240 — 1кВ
Кабель АВБШвнг(A) 1х300 — 1кВ
Кабель АВБШвнг(A) 1х400 — 1кВ
Кабель АВБШвнг(A) 1х500 — 1кВ
Кабель АВБШвнг(A) 1х625 — 1кВ
Кабель АВБШвнг(A) 1х630 — 1кВ
Кабель АВБШвнг(A) 2х2,5 — 1кВ
Кабель АВБШвнг(A) 2х4,0 — 1кВ
Кабель АВБШвнг(A) 2х6,0 — 1кВ
Кабель АВБШвнг(A) 2х10 — 1кВ
Кабель АВБШвнг(A) 2х16 — 1кВ
Кабель АВБШвнг(A) 2х25 — 1кВ
Кабель АВБШвнг(A) 2х35 — 1кВ
Кабель АВБШвнг(A) 2х50 — 1кВ
Кабель АВБШвнг(A) 2х70 — 1кВ
Кабель АВБШвнг(A) 2х95 — 1кВ
Кабель АВБШвнг(A) 2х120 — 1кВ
Кабель АВБШвнг(A) 2х150 — 1кВ
Кабель АВБШвнг(A) 2х185 — 1кВ
Кабель АВБШвнг(A) 2х240 — 1кВ
Кабель АВБШвнг(A) 3х2,5 — 1кВ
Кабель АВБШвнг(A) 3х4,0 — 1кВ
Кабель АВБШвнг(A) 3х6,0 — 1кВ
Кабель АВБШвнг(A) 3х10 — 1кВ
Кабель АВБШвнг(A) 3х16 — 1кВ
Кабель АВБШвнг(A) 3х25 — 1кВ
Кабель АВБШвнг(A) 3х25+1х16 — 1кВ
Кабель АВБШвнг(A) 3х35 — 1кВ
Кабель АВБШвнг(A) 3х35+1х16 — 1кВ
Кабель АВБШвнг(A) 3х50 — 1кВ
Кабель АВБШвнг(A) 3х50+1х25 — 1кВ
Кабель АВБШвнг(A) 3х70 — 1кВ
Кабель АВБШвнг(A) 3х70+1х35 — 1кВ
Кабель АВБШвнг(A) 3х95 — 1кВ
Кабель АВБШвнг(A) 3х95+1х50 — 1кВ
Кабель АВБШвнг(A) 3х120 — 1кВ
Кабель АВБШвнг(A) 3х120+1х70 — 1кВ
Кабель АВБШвнг(A) 3х150 — 1кВ
Кабель АВБШвнг(A) 3х150+1х70 — 1кВ
Кабель АВБШвнг(A) 3х185 — 1кВ
Кабель АВБШвнг(A) 3х185+1х95 — 1кВ
Кабель АВБШвнг(A) 3х240 — 1кВ
Кабель АВБШвнг(A) 3х240+1х120 — 1кВ
Кабель АВБШвнг(A) 3х300 — 1кВ
Кабель АВБШвнг(A) 3х300+1х150 — 1кВ
Кабель АВБШвнг(A) 3х400 — 1кВ
Кабель АВБШвнг(A) 3х400+1х185 — 1кВ
Кабель АВБШвнг(A) 4х2,5 — 1кВ
Кабель АВБШвнг(A) 4х4,0 — 1кВ
Кабель АВБШвнг(A) 4х6,0 — 1кВ
Кабель АВБШвнг(A) 4х10 — 1кВ
Кабель АВБШвнг(A) 4х16 — 1кВ
Кабель АВБШвнг(A) 4х25 — 1кВ
Кабель АВБШвнг(A) 4х35 — 1кВ
Кабель АВБШвнг(A) 4х50 — 1кВ
Кабель АВБШвнг(A) 4х70 — 1кВ
Кабель АВБШвнг(A) 4х95 — 1кВ
Кабель АВБШвнг(A) 4х120 — 1кВ
Кабель АВБШвнг(A) 4х150 — 1кВ
Кабель АВБШвнг(A) 4х185 — 1кВ
Кабель АВБШвнг(A) 4х240 — 1кВ
Кабель АВБШвнг(A) 4х300 — 1кВ
Кабель АВБШвнг(A) 4х400 — 1кВ
Кабель АВБШвнг(A) 5х2,5 — 1кВ
Кабель АВБШвнг(A) 5х4,0 — 1кВ
Кабель АВБШвнг(A) 5х6,0 — 1кВ
Кабель АВБШвнг(A) 5х10 — 1кВ
Кабель АВБШвнг(A) 5х16 — 1кВ
Кабель АВБШвнг(A) 5х25 — 1кВ
Кабель АВБШвнг(A) 5х35 — 1кВ
Кабель АВБШвнг(A) 5х50 — 1кВ
Кабель АВБШвнг(A) 5х70 — 1кВ
Кабель АВБШвнг(A) 5х95 — 1кВ
Кабель АВБШвнг(A) 5х120 — 1кВ
Кабель АВБШвнг(A) 5х150 — 1кВ
Кабель АВБШвнг(A) 5х185 — 1кВ
Кабель АВБШвнг(A) 5х240 — 1кВ
