Кабель АВБбШв 1кВ

Кабель АВБбШв 1кВ

Кабель АВБбШв — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

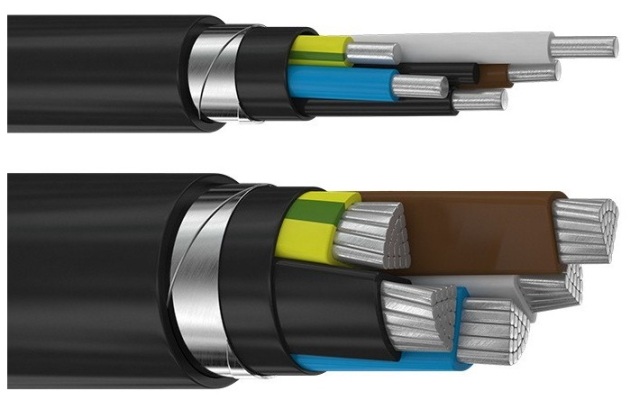

Элементы конструкции:

  1. Алюминиевая токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:
  • одножильная сечением 2,5–625 мм2,
  • многожильная сечением  2,5–240 мм2
  1. Изоляция из ПВХ пластиката, маркировка жил:
  • цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая;
  • цифровая для кабелей сечением 70 мм2 и выше: 0, 1, 2, 3, 4;
  1. Поясная изоляция из ПВХ лент;
  2. Броня из двух стальных или стальных оцинкованных лент;
  3. Битум (для сечений свыше 6 кв. мм);
  4. Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм);
  5. Шланг из ПВХ пластиката.

Область применения:

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

  • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для наклонных и горизонтальных трасс.  Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Характеристики. Кабель АВБбШв

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.5
Максимальная рабочая температура жилы [°С]70
Максимальное переменное напряжение частоты 50 Гц [кВ]1.2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1
Радиус изгиба кабелей [наружных диаметров]7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]0.005
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]160

Маркоразмер. Кабель АВБбШв

Кабель АВБбШв 1х10 — 1кВ 
Кабель АВБбШв 1х16 — 1кВ 
Кабель АВБбШв 1х25 — 1кВ 
Кабель АВБбШв 1х35 — 1кВ 
Кабель АВБбШв 1х50 — 1кВ 
Кабель АВБбШв 1х70 — 1кВ 
Кабель АВБбШв 1х95 — 1кВ 
Кабель АВБбШв 1х120 — 1кВ 
Кабель АВБбШв 1х150 — 1кВ 
Кабель АВБбШв 1х185 — 1кВ 
Кабель АВБбШв 1х240 — 1кВ 
Кабель АВБбШв 2х2,5 — 1кВ 
Кабель АВБбШв 2х2,5+1х2,5 — 1кВ
Кабель АВБбШв 2х4,0 — 1кВ 
Кабель АВБбШв 2х4,0+1х2,5 — 1кВ 
Кабель АВБбШв 2х6,0 — 1кВ
Кабель АВБбШв 2х6,0+1х2,5 — 1кВ
Кабель АВБбШв 2х6,0+1х4,0 — 1кВ
Кабель АВБбШв 2х10 — 1кВ
Кабель АВБбШв 2х10+1х4,0 — 1кВ
Кабель АВБбШв 2х10+1х6,0 — 1кВ
Кабель АВБбШв 2х16 — 1кВ
Кабель АВБбШв 2х16+1х6,0 — 1кВ
Кабель АВБбШв 2х16+1х10 — 1кВ
Кабель АВБбШв 2х25 — 1кВ
Кабель АВБбШв 2х25+1х10 — 1кВ
Кабель АВБбШв 2х25+1х16 — 1кВ
Кабель АВБбШв 2х35 — 1кВ
Кабель АВБбШв 2х35+1х16 — 1кВ
Кабель АВБбШв 2х50 — 1кВ
Кабель АВБбШв 2х50+1х16 — 1кВ
Кабель АВБбШв 2х50+1х25 — 1кВ
Кабель АВБбШв 2х70 — 1кВ 
Кабель АВБбШв 2х70+1х25 — 1кВ
Кабель АВБбШв 2х70+1х35 — 1кВ
Кабель АВБбШв 2х95 — 1кВ 
Кабель АВБбШв 2х95+1х35 — 1кВ
Кабель АВБбШв 2х95+1х50 — 1кВ
Кабель АВБбШв 2х120 — 1кВ 
Кабель АВБбШв 2х120+1х35 — 1кВ
Кабель АВБбШв 2х120+1х70 — 1кВ
Кабель АВБбШв 2х150 — 1кВ 
Кабель АВБбШв 2х150+1х50 — 1кВ
Кабель АВБбШв 2х150+1х70 — 1кВ
Кабель АВБбШв 2х185 — 1кВ 
Кабель АВБбШв 2х185+1х50 — 1кВ
Кабель АВБбШв 2х185+1х95 — 1кВ
Кабель АВБбШв 2х240 — 1кВ 
Кабель АВБбШв 2х240+1х70 — 1кВ
Кабель АВБбШв 2х240+1х120 — 1кВ
Кабель АВБбШв 3х2,5 — 1кВ 
Кабель АВБбШв 3х2,5+1х2,5 — 1кВ
Кабель АВБбШв 3х4,0 — 1кВ 
Кабель АВБбШв 3х4,0+1х2,5 — 1кВ 
Кабель АВБбШв 3х6,0 — 1кВ
Кабель АВБбШв 3х6,0+1х2,5 — 1кВ
Кабель АВБбШв 3х6,0+1х4,0 — 1кВ
Кабель АВБбШв 3х10 — 1кВ
Кабель АВБбШв 3х10+1х4,0 — 1кВ
Кабель АВБбШв 3х10+1х6,0 — 1кВ
Кабель АВБбШв 3х16 — 1кВ
Кабель АВБбШв 3х16+1х6,0 — 1кВ
Кабель АВБбШв 3х16+1х10 — 1кВ
Кабель АВБбШв 3х25 — 1кВ
Кабель АВБбШв 3х25+1х10 — 1кВ
Кабель АВБбШв 3х25+1х16 — 1кВ
Кабель АВБбШв 3х35 — 1кВ
Кабель АВБбШв 3х35+1х16 — 1кВ
Кабель АВБбШв 3х50 — 1кВ
Кабель АВБбШв 3х50+1х16 — 1кВ
Кабель АВБбШв 3х50+1х25 — 1кВ
Кабель АВБбШв 3х70 — 1кВ
Кабель АВБбШв 3х70+1х25 — 1кВ
Кабель АВБбШв 3х70+1х35 — 1кВ
Кабель АВБбШв 3х95 — 1кВ
Кабель АВБбШв 3х95+1х35 — 1кВ
Кабель АВБбШв 3х95+1х50 — 1кВ
Кабель АВБбШв 3х120 — 1кВ
Кабель АВБбШв 3х120+1х35 — 1кВ
Кабель АВБбШв 3х120+1х70 — 1кВ
Кабель АВБбШв 3х150 — 1кВ
Кабель АВБбШв 3х150+1х50 — 1кВ
Кабель АВБбШв 3х150+1х70 — 1кВ
Кабель АВБбШв 3х185 — 1кВ
Кабель АВБбШв 3х185+1х50 — 1кВ
Кабель АВБбШв 3х185+1х95 — 1кВ
Кабель АВБбШв 3х240 — 1кВ
Кабель АВБбШв 3х240+1х70 — 1кВ
Кабель АВБбШв 3х240+1х120 — 1кВ
Кабель АВБбШв 4х2,5 — 1кВ 
Кабель АВБбШв 4х4,0 — 1кВ 
Кабель АВБбШв 4х6,0 — 1кВ
Кабель АВБбШв 4х10 — 1кВ
Кабель АВБбШв 4х16 — 1кВ
Кабель АВБбШв 4х25 — 1кВ
Кабель АВБбШв 4х35 — 1кВ
Кабель АВБбШв 4х50 — 1кВ
Кабель АВБбШв 4х70 — 1кВ
Кабель АВБбШв 4х95 — 1кВ
Кабель АВБбШв 4х120 — 1кВ
Кабель АВБбШв 4х150 — 1кВ
Кабель АВБбШв 4х185 — 1кВ
Кабель АВБбШв 4х240 — 1кВ
Кабель АВБбШв 5х2,5 — 1кВ
Кабель АВБбШв 5х4,0 — 1кВ
Кабель АВБбШв 5х6,0 — 1кВ
Кабель АВБбШв 5х10 — 1кВ
Кабель АВБбШв 5х16 — 1кВ
Кабель АВБбШв 5х25 — 1кВ
Кабель АВБбШв 5х35 — 1кВ
Кабель АВБбШв 5х50 — 1кВ
Кабель АВБбШв 5х70 — 1кВ
Кабель АВБбШв 5х95 — 1кВ
Кабель АВБбШв 5х120 — 1кВ
Кабель АВБбШв 5х150 — 1кВ
Кабель АВБбШв 5х185 — 1кВ
Кабель АВБбШв 5х240 — 1кВ


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru
