АПвВнг Кабель

АПвВнг Кабель

Кабель АПвВнг — кабели, предназначены для передачи и распределения электрической энергии в воздушных линиях электропередачи, а также в стационарных установках при прокладке в земле и помещениях на номинальное переменное напряжение 10, 20 и 35 кВ номинальной частоты 50 Гц.

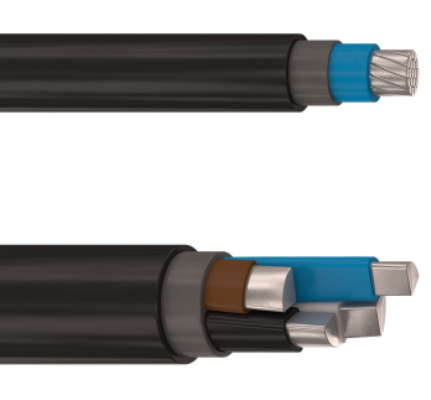

Элементы конструкции:

  1. Круглая многопроволочная уплотненная токопроводящая жила.
  2. Экран из электропроводящей полимерной сшитой композиции.
  3. Изоляция из сшитого полиэтилена (Пв).
  4. Экран из экструдированной электропроводящей сшитой композиции.
  5. Разделительный слой из электропроводящей водоблокирующей ленты.
  6. Экран из медных проволок, скрепленных медной лентой.
  7. Разделительный слой из прорезиненной ткани.
  8. Оболочка из ПВХ-пластиката, в т.ч. с пониженным дымо- и газовыделением.

Область применения:

Для групповой прокладки кабельных линий в кабельных сооружениях и производственных помещениях.

Характеристики АПвВнг

Номинальное переменное напряжение частоты 50 Гц, (кВ)64/110, 127/220
Длительно допустимая температура нагрева жил, (°С)+90
Предельно допустимая температура нагрева жилы кабеля при работе в режиме перегрузки, (°С)(продолжительность работы кабеля в режиме перегрузки должна быть не более 100 часов за год и не более 1000 часов за срок службы)+130 (для кабелей 110 кВ)+105 (для кабелей 220 кВ)
Предельно допустимая температура жилы кабеля при коротком замыкании, (°С )+250
Предельно допустимая температура медного экрана кабеля при коротком замыкании продолжительностью до 5 сек., (°С )+350
Эксплуатация при температуре окружающей среды, (°С )- для кабелей с ПВХ оболочкой- для кабелей с ПЭ оболочкой-50/+50-60/+50
Монтаж без предварительного подогрева при температуре не ниже, (°С )-10
Радиус изгиба кабеля (наружных диаметров)15
Гарантийный срок эксплуатации, (лет)5*
Срок службы кабелей не менее, (лет)30**

Маркоразмеры Кабель АПвВнг

Кабель АПВВнг 1х120
Кабель АПВВнг 1х120/25
Кабель АПВВнг 1х120/35
Кабель АПВВнг 1х120/50
Кабель АПВВнг 1х150
Кабель АПВВнг 1х150/25
Кабель АПВВнг 1х150/35
Кабель АПВВнг 1х150/50
Кабель АПВВнг 1х16
Кабель АПВВнг 1х185
Кабель АПВВнг 1х185/25
Кабель АПВВнг 1х185/35
Кабель АПВВнг 1х185/50
Кабель АПВВнг 1х185/70
Кабель АПВВнг 1х185+1х70
Кабель АПВВнг 1х2.5
Кабель АПВВнг 1х240
Кабель АПВВнг 1х240/25
Кабель АПВВнг 1х240/35
Кабель АПВВнг 1х240/50
Кабель АПВВнг 1х240/70
Кабель АПВВнг 1х240+1х70
Кабель АПВВнг 1х25
Кабель АПВВнг 1х300/25
Кабель АПВВнг 1х300/35
Кабель АПВВнг 1х300/50
Кабель АПВВнг 1х300/70
Кабель АПВВнг 1х35
Кабель АПВВнг 1х4
Кабель АПВВнг 1х400
Кабель АПВВнг 1х400/120
Кабель АПВВнг 1х400/25
Кабель АПВВнг 1х400/35
Кабель АПВВнг 1х400/50
Кабель АПВВнг 1х400/70
Кабель АПВВнг 1х50
Кабель АПВВнг 1х50/25
Кабель АПВВнг 1х50/35
Кабель АПВВнг 1х500/120
Кабель АПВВнг 1х500/25
Кабель АПВВнг 1х500/35
Кабель АПВВнг 1х500/50
Кабель АПВВнг 1х500/70
Кабель АПВВнг 1х6
Кабель АПВВнг 1х630/120
Кабель АПВВнг 1х630/25
Кабель АПВВнг 1х630/35
Кабель АПВВнг 1х630/50
Кабель АПВВнг 1х630/70
Кабель АПВВнг 1х70
Кабель АПВВнг 1х70/25
Кабель АПВВнг 1х70/35
Кабель АПВВнг 1х70+1х35
Кабель АПВВнг 1х95
Кабель АПВВнг 1х95/25
Кабель АПВВнг 1х95/35
Кабель АПВВнг 1х95+1х35
Кабель АПВВнг 2х10
Кабель АПВВнг 2х120
Кабель АПВВнг 2х16
Кабель АПВВнг 2х2.5
Кабель АПВВнг 2х25
Кабель АПВВнг 2х4
Кабель АПВВнг 2х6
Кабель АПВВнг 3х10
Кабель АПВВнг 3х10+1х6
Кабель АПВВнг 3х120
Кабель АПВВнг 3х120/16
Кабель АПВВнг 3х120+1х70
Кабель АПВВнг 3х150
Кабель АПВВнг 3х150/16
Кабель АПВВнг 3х150+1х50
Кабель АПВВнг 3х150+1х70
Кабель АПВВнг 3х16
Кабель АПВВнг 3х16+1х10
Кабель АПВВнг 3х185
Кабель АПВВнг 3х185/16
Кабель АПВВнг 3х185+1х50
Кабель АПВВнг 3х185+1х95
Кабель АПВВнг 3х2.5
Кабель АПВВнг 3х240
Кабель АПВВнг 3х240/16
Кабель АПВВнг 3х240+1х120
Кабель АПВВнг 3х25
Кабель АПВВнг 3х25+1х16
Кабель АПВВнг 3х35
Кабель АПВВнг 3х35+1х16
Кабель АПВВнг 3х4
Кабель АПВВнг 3х4+1х2.5
Кабель АПВВнг 3х50
Кабель АПВВнг 3х50/16
Кабель АПВВнг 3х50+1х25
Кабель АПВВнг 3х6
Кабель АПВВнг 3х6+1х4
Кабель АПВВнг 3х70
Кабель АПВВнг 3х70/16
Кабель АПВВнг 3х70+1х35
Кабель АПВВнг 3х95
Кабель АПВВнг 3х95/16
Кабель АПВВнг 3х95+1х50
Кабель АПВВнг 4х10
Кабель АПВВнг 4х120
Кабель АПВВнг 4х150
Кабель АПВВнг 4х16
Кабель АПВВнг 4х185
Кабель АПВВнг 4х2.5
Кабель АПВВнг 4х240
Кабель АПВВнг 4х25
Кабель АПВВнг 4х35
Кабель АПВВнг 4х4
Кабель АПВВнг 4х50
Кабель АПВВнг 4х6
Кабель АПВВнг 4х70
Кабель АПВВнг 4х95


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru
