АПВВГ Кабель

АПВВГ Кабель

Кабель АПВВГ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

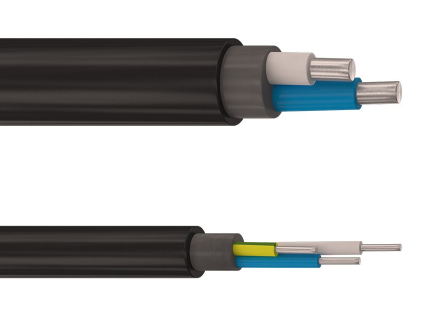

Элементы конструкции:

  1. Алюминиевая токопроводящая жила 1 или 2 класса:
  • количество жил: 1: сечение жил: от 10 до 625 мм2;
  • количество жил: 2, 3, 4, 5, сечение жил: от 10 до 240 мм2
  1. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
  2. Скрепляющая обмотка (для кабелей сечением 50 мм2 и выше);
  3. Оболочка из ПВХ пластиката.

Область применения:

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.

Характеристики Кабель АПВВГ

Влажность воздуха при 35° C [%]98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.5
Максимальная рабочая температура жилы [°С]90
Максимальное переменное напряжение частоты 50 Гц [кВ]1.2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров]10
Сопротивление изоляции при температуре +90° С, не менее [МОм х км]50
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]250

Маркоразмеры Кабель АПВВГ

Кабель АПВВГ 1х300мк-1
Кабель АПВВГ 1х120/16
Кабель АПВВГ 1х185/25
Кабель АПВВГ 3х50ок-1
Кабель АПВВГ 3х16ок-1
Кабель АПВВГ 3х35ок-1
Кабель АПВВГ 3х25ок-1
Кабель АПВВГ 3х16ок+1х10ок(N)-1
Кабель АПВВГ 3х50ос+1х25ок(N)-1
Кабель АПВВГ 3х240мс+1х120мк(N)-1
Кабель АПВВГ 4х50мк(N)-1
Кабель АПВВГ 4х50ос(N)-1
Кабель АПВВГ 4х240мс(PE)-1
Кабель АПВВГ 4х16ок(N)-1
Кабель АПВВГ 4х25ок(N)-1
Кабель АПВВГ АПвВГ 4х185ос(PE)-1
Кабель АПВВГ 5х70мс(N,PE)-1
Кабель АПВВГ 5х95мс(N,PE)-1
Кабель АПВВГ 5х185мс(N,PE)-1
Кабель АПВВГ 4х35ок(n)-1
Кабель АПВВГ 4х150ос(n)-1


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:
