КАБЕЛЬ АПвБВнг(А)-LS

Cиловые кабели в СПЭ изоляции 1-35 кВ
апвбвнга ls

Кабель АПВБВНГ(А)-LS используют для групповой прокладки в кабельных сооружениях и производственных помещениях при условии отсутствия опасности механических повреждений. Допускается прокладка в сухих грунтах.

Кабели марки ПвВнг-LS могут быть использованы для прокладки во взрывоопасных зонах классов В-I, В-Iа. Кабели марки АПвВнг-LS – во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа

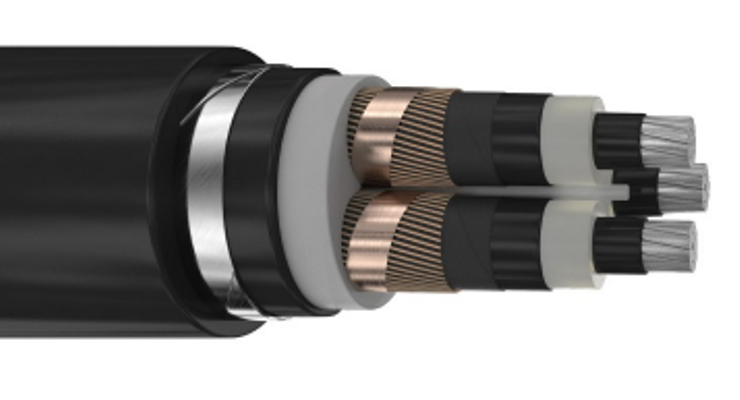

Элементы конструкции:

  1. Центральное заполнение из ПВХ-жгута пониженной пожарной опасности или медная проволока в центре сердечника кабелей с секторными жилами;
  2. Круглая или секторная многопроволочная уплотненная токопроводящая жила из алюминия, сечение:
  • круглая жила – 50–240 мм2,
  • секторная жила – 120–240 мм2;
  1. Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
  2. Изоляция из сшитого полиэтилена (Пв);
  3. Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
  4. Разделительный слой из электропроводящей ленты;
  5. Экран из медных проволок, скрепленных медной лентой (для кабелей с секторными жилами накладывается общий экран поверх трёх изолированных жил):
  • сечением не менее 16 мм2 для кабелей с сечением жилы 50–120 мм2,
  • сечением не менее 25 мм2 для кабелей с сечением жилы 150–240 мм2,
  • сечением не менее 35 мм2 для кабелей с сечением жилы выше 300 мм2.

Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.

  1. Межфазное заполнение из из ПВХ-пластиката пониженной пожароопасности;
  2. Броня из стальных оцинкованных лент (Б);
  3. Оболочка из ПВХ-пластиката пониженной пожароопасности.

Характеристики Кабель АПвБВнг(А)-LS

Гарантийный срок эксплуатации [год]5
Допустимый нагрев жил при работе в аварийном режиме [°С]+130
Максимальная температура жил при коротком замыкании, [°С]+250
Монтаж без предварительного подогрева при температуре не ниже, [°С]-20
Номинальное переменное напряжение частотой 50 Гц [кВ]10
Рабочая температура жилы [°С]+90
Радиус изгиба кабелей [наружных диаметров]15(7,5)
Срок службы кабелей не менее, (год)30
Эксплуатация при температуре окружающей среды, [°С]-60/+50

Маркоразмер Кабель АПвБВнг(А)-LS

Кабель АПвБВнг(А)-LS 3х240/50-10
Кабель АПвБВнг(А)-LS 3х240/120-10
Кабель АПвБВнг(А)-LS 3х240мс/25-10
Кабель АПвБВнг(А)-LS 3х120/16-10
Кабель АПвБВнг(А)-LS 3х70/25-10
Кабель АПвБВнг(А)-LS 3х185мк/50-10
Кабель АПвБВнг(А)-LS 3х240мс/95-10
Кабель АПвБВнг(А)-LS 3х240/95-10
Кабель АПвБВнг(А)-LS 3х70мк/16-10
Кабель АПвБВнг(А)-LS 3х150/70TAL-10
Кабель АПвБВнг(А)-LS 3х35/16-10
Кабель АПвБВнг(А)-LS 3х50/16-10
Кабель АПвБВнг(А)-LS 3х50/35-10
Кабель АПвБВнг(А)-LS 3х50мк/16-10
Кабель АПвБВнг(А)-LS 3х70/16-10
Кабель АПвБВнг(А)-LS 3х70мк/25-10
Кабель АПвБВнг(А)-LS 3х70/35-10
Кабель АПвБВнг(А)-LS 3х70мк/16-10
Кабель АПвБВнг(А)-LS 3х95/35-10
Кабель АПвБВнг(А)-LS 3х95мк/25-10
Кабель АПвБВнг(А)-LS 3х95/25-10
Кабель АПвБВнг(А)-LS 3х95/16-10
Кабель АПвБВнг(А)-LS 3х95мк/35-10
Кабель АПвБВнг(А)-LS 3х95мк/16-10
Кабель АПвБВнг(А)-LS 3х120/25-10
Кабель АПвБВнг(А)-LS 3х120/35-10
Кабель АПвБВнг(А)-LS 3х120/50-10
Кабель АПвБВнг(А)-LS 3х150мк/50-10
Кабель АПвБВнг(А)-LS 3х150/25-10
Кабель АПвБВнг(А)-LS 3х150/35-10
Кабель АПвБВнг(А)-LS 3х150/70-10
Кабель АПвБВнг(А)-LS 3х150/50-10
Кабель АПвБВнг(А)-LS 3х185/70-10
Кабель АПвБВнг(А)-LS 3х185/35-10
Кабель АПвБВнг(А)-LS 3х185/50-10
Кабель АПвБВнг(А)-LS 3х185/25-10
Кабель АПвБВнг(А)-LS 3х240мк/120-10
Кабель АПвБВнг(А)-LS 3х240/70-10
Кабель АПвБВнг(А)-LS 3х240/35-10
Кабель АПвБВнг(А)-LS 3х240/25-10
Кабель АПвБВнг(А)-LS 3х240мк/50-10
Кабель АПвБВнг(А)-LS 3х240мк/70-10
Кабель АПвБВнг(А)-LS 3х300/70-10
