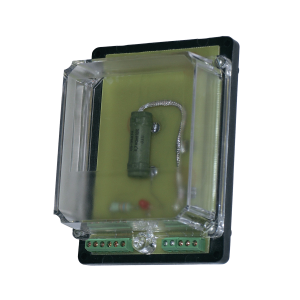

ЭП10 эмулятор печи предназначен для проведения экспериментов в процессе наладочных работ c применением терморегуляторов.
ЭП10 выступает в качестве объекта управления и представляет собой миниатюрную печь
Основные функции
- Встроенный нагреватель мощностью 10 Вт
- Встроенный измеритель температуры (термосопротивление ТСМ 50М)
- Управление включением нагрева от выходного элемента терморегулятора (э/м реле или симисторной оптопары)
- Светодиодная индикация при включении нагрева
- Удобный корпус с прозрачной крышкой для настенного крепления или размещения на столе
Технические характеристики ЭП10 эмулятор печи
| Напряжение питания | 220 В (±10 В) переменного тока |
| Потребляемая мощность | не более 10 Вт |
| Тип встроенного измерителя температуры | ТСМ 50М |
| Максимальная допустимая рабочая температура | 125 °С |
| Тип корпуса | Н1 |
| Габаритные размеры | 145×105×65 мм |
| Степень защиты корпуса | IP20 |
Условия эксплуатации
| Температура окружающего воздуха | +1…+50 °С |
| Атмосферное давление | 86…106,7 кПа |
| Относительная влажность воздуха (при +25 °С) | не более 80 % |
Функциональная схема
Эмулятор печи ЭП10 можно использовать как в учебных целях, так и для проведения экспериментов
- При организации лабораторных работ в учебных заведениях
- В составе стендов и демонстрационных макетов
- Для проверки корректности работы системы управления без подключения к реальному объекту и т. д.
