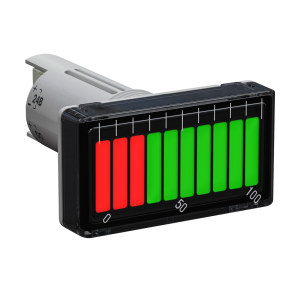

ИТП компактный измеритель

ИТП компактный измеритель

ИТП компактный измеритель- измерители технологических параметров линейки ИТП-1х предназначены для контроля и отображения на цифровом и диаграммном индикаторах унифицированных сигналов тока и напряжения, поддерживают работу со стандартными датчиками температуры без применения нормирующих преобразователей. Приборы ИТП-14, ИТП-15 и ИТП-16 оснащены функцией сигнализации и выполнены в компактных, удобных для монтажа корпусах.

Измеряемые сигналы ИТП-11

  • Ток: 4…20 мА с питанием от сигнала

Измеряемые сигналы для ИТП-14

  • Ток: 0…20 мА, 0…5 мА, 4…20 мА.
  • Напряжения: 0…10 В, 2…10 В.

Измеряемые сигналы для ИТП-15

  • Ток: 0…20 мА, 4…20 мА.
  • Напряжения: 0…10 В, 2…10 В.

ИТП-16 поддерживает градуировки

  • Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3).
  • Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.

Функциональные возможности приборов ИТП

  • Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
  • Масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14).
  • Возможность вычисления квадратного корня (для ИТП-11, ИТП-14).
  • Возможность настройки двуцветной зоны сигнализации (для ИТП-15).
  • Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
  • Возможность мигания индикатора при входе измеряемой величины в критическую зону*.
  • Выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-15 и ИТП-16).
  • Питание:
    • от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-15 и ИТП-16);
    • от токовой петли, падение напряжения 4 В (для ИТП-11 в щитовом корпусе)**.
  • Крепление:
    • на дверцу щита в отверстие 22 мм;
    • на стену (для ИТП-11);
    • DIN-рейку (для ИТП-11);
    • на трубу (для ИТП-11).
  • Самозажимные клеммные соединители (для ИТП-14, ИТП-15 и ИТП-16).
  • Красная или зеленая индикация (оговаривается при заказе для всех, кроме ИТП-15).
  • Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
  • Гарантийный срок эксплуатации: 2 года.
  • Межповерочный интервал:
    • ИТП-11 – 3 года
    • ИТП-14 и ИТП-16 – 5 лет

Внимание: для приборов ИТП-11.х.Н3 (настенное исполнение):
* функция мигания индикатора отсутствует;
**падение напряжения при питании от измеряемого сигнала составляет 10 В.

Технические характеристики ИТП компактный измеритель

Характеристики измерительных датчиков

Обозначение на индикатореУсловное обозначение датчикаДиапазон измерений, °С
Термопреобразователи сопротивления по ГОСТ 6651-2009
c50Cu50 (α1)=0,00426°С-1)-50 …+200
c.5050М (α=0,00428 °С-1)-180 …+200
P50Pt50 (α=0,00385 °С-1)-200…+850
P.5050П (α=0,00391 °С-1)-200…+850
c100Cu100 (α=0,00426°С-1)-50 …+200
c.100100М (α=0,00428 °С-1)-180 …+200
P100Pt100 (α=0,00385 °С-1)-200…+850
P.100100П (α=0,00391 °С-1)-200…+850
N100Ni100 (α=0,00617 °С-1)-60…+180
P500Pt500 (α=0,00385 °С-1)-200…+850
P.500500П (α=0,00391 °С-1)-200…+850
c 500Cu500 (α=0,00426 °С-1)-50 …+200
c .500500М (α=0,00428 °С-1)-180 …+200
n500Ni500 (α=0,00617 °С-1)-60…+180
c1E3Cu1000 (α=0,00426°С-1)-50…+200
c.1E31000М (α=0,00428°С-1)-180…+200
P1E3Pt1000 (α=0,00385°С-1)-200…+850
P.1E31000П (α=0,00391°С1)-200…+850
n1E3Ni1000 (α=0,00617°С1)-60…+180
Пирометры сумм. излучения по ГОСТ 10627-71
PK15РК-15+400…+1500
PK20РК-20+600…+2000
PC20РС-20+900…+2000
Сигнал напряжения по ГОСТ 26.011-80
0-10…1 В
Сигнал напряжения
50.50-50…+50 мВ
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
tP.LTХК (L)-200…+800
tP.KATХА (К)-200…+1300
tP.JTЖК (J)-200…+1200
tP.nTНН (N)-200…+1300
tP.tTМК (Т)-250…+400
tP.STПП (S)-50…+1750
tP.rTПП (R)-50…+1750
tP.bTПР (В)+200…+1800
tP.A1TВР (А-1)0…+2500
tP.A2TВР (А-2)0…+1800
tP.A3TВР (А-3)0…+1800
Термоэлектрические преобразователи по DIN 43710
tP.tLTypeL-200…+900

Варианты исполнения

ИТП-11.ЗЛ
ИТП-11.КР
ИТП-11.ЗЛ.Н3
ИТП-11.КР.Н3
ИТП-14.КР.Щ9.К
ИТП-14.ЗЛ.Щ9.К
ИТП-16.ЗЛ.Щ9.К
ИТП-16.КР.Щ9.К
ИТП-15


Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
