ИПП120 панель

ипп120 информационная программируемая панель

ИПП120 информационная программируемая панель оператора

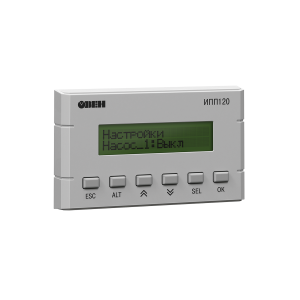

ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с контроллерами или модулями ввода/вывода, подключенными по сети RS-485.

Основные особенности ОВЕН ИПП120

  • Крепление в отверстие 22,5 мм
  • Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C
  • Конфигурирование в среде OwenLogic (начиная с версии 1.10.149)
  • Задание управляющей логики по сети RS-485
  • Работа по сети по протоколу Modbus RTU/ASCII в режиме Master/Slave
  • Не требует питания при программировании через USB
  • ЖК экран 2×16, 6 механических кнопок
  • Вывод текстовых и цифровых параметров
  • Доступ к внесению изменений по паролю
  • Часы реального времени со сроком службы 10 лет
  • Применение в  мобильных установках: питание =9…32 В

Технические характеристики ОВЕН ИПП120

НаименованиеЗначение
Напряжение питания=9…32 В (номинальное =24 В)
Потребляемая мощностьне более 2,5 Вт
Интерфейсы связиRS-485
Скорости работы интерфейса9600, 19200, 38400,115200 бит/с
Универсальный протокол обменаModbus RTU/ASCII (режимы Master/Slave)
Конструктивное исполнениекрепление в щите в отверстии диаметром 22,5 мм
Степень защиты корпусаIP65 (со стороны передней панели)
Тип дисплеятекстовый монохромный ЖКИ с подсветкой, 2×16 символов
Количество механических кнопок, шт.6
Габаритные размеры, Д×Ш×Г100×60×56 мм
Массане более 0,4 кг

Условия эксплуатации

Температура окружающего воздухаот -20 до +55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)не более 80 %
Атмосферное давление86…106,7 кПа

Варианты исполнения

ИПП120
24VDC, 1xRS-485, HMI
