EATON PL6

EATON PL6

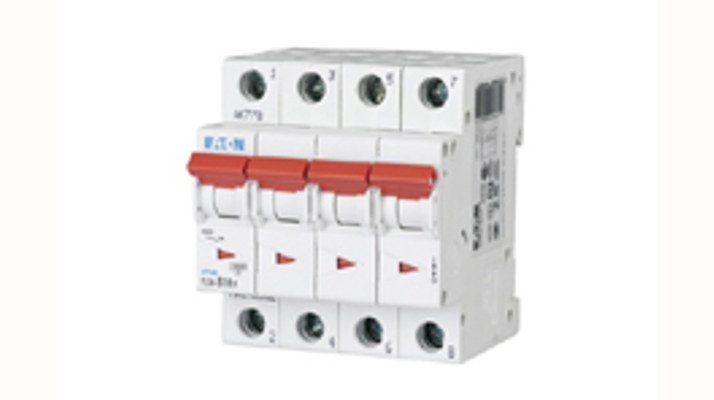

Универсальный, безопасный модульный выключатель EATON PL6, имеющий систему безопасного подключения, обеспечивающую надёжное клеммное соединение. Выключатели серии PL совместимы со стандартными шинами, с возможностью их подключения сверху или снизу.

Описание Eaton PL6

  • Красный — зелёный индикатор положения контактов
  • Система безопасного подключения
  • 3-защелка на DIN-рейку , позволяющая быстро демонтировать устройство
  • Широкий ассортимент аксессуаров, для дополнительного монтажа
  • Номинальные токи до 63 A
  • Характеристики отключения B, C, D
  • Совместимы со стандартными шинами
  • Двойная функция зажимов (болтовой/хомутной) сверху и снизу
  • Расположение шины возможно сверху или снизу
  • Высокая селективность между автоматическим выключателем и добавочным предохранителем, благодаря малой пропускаемой энергии
  • Соответствует требованиям координации изоляции, расстояния между контактами ≥ 4 мм, для надёжной изоляции

Варианты исполнения Eaton PL6

Характеристика В, отключающая способность 6 кА
Номинальный ток In Типовое обозначениеКод для заказа
1-полюсные
PL6-B2/1286516
PL6-B4/1286517
PL6-B6/1286518
10АPL6-B10/1286519
13АPL6-B13/1286520
16АPL6-B16/1286521
20АPL6-B20/1286522
25АPL6-B25/1286523
32АPL6-B32/1286524
40АPL6-B40/1286525
50АPL6-B50/1286526
63АPL6-B63/1286527
1+N полюсные
PL6-B6/1N106025
10АPL6-B10/1N106026
13АPL6-B13/1N106027
16АPL6-B16/1N106028
2-х полюсные
PL6-B2/2286550
PL6-B4/2286551
PL6-B6/2286552
10АPL6-B10/2286553
13АPL6-B13/2286554
16АPL6-B16/2286555
20АPL6-B20/2286556
25АPL6-B25/2286557
32АPL6-B32/2286558
40АPL6-B40/2286559
50АPL6-B50/2286560
63АPL6-B63/2286561
3-х полюсные
PL6-B2/3286584
PL6-B4/3286585
PL6-B6/3286586
10АPL6-B10/3286587
13АPL6-B13/3286588
16АPL6-B16/3286589
20АPL6-B20/3286590
25АPL6-B25/3286591
32АPL6-B32/3286592
40АPL6-B40/3286593
50АPL6-B50/3286594
63АPL6-B63/3286595
3+N полюсные
PL6-B6/3N106035
10АPL6-B10/3N106036
13АPL6-B13/3N106037
16АPL6-B16/3N106038
20АPL6-B20/3N106039
25АPL6-B25/3N106040
32АPL6-B32/3N106041
40АPL6-B40/3N106042
50АPL6-B50/3N106043
63АPL6-B63/3N106044
Характеристика C, отключающая способность 6 кА
Номинальный ток In Типовое обозначениеКод для заказа
1-полюсные
PL6-C2/1286528
PL6-C4/1286529
PL6-C6/1286530
10АPL6-C10/1286531
13АPL6-C13/1286532
16АPL6-C16/1286533
20АPL6-C20/1286534
25АPL6-C25/1286535
32АPL6-C32/1286536
40АPL6-C40/1286537
50АPL6-C50/1286538
63АPL6-C63/1286539
1+N полюсные
PL6-C2/1N106029
PL6-C4/1N106030
PL6-C6/1N106031
10АPL6-C10/1N106032
13АPL6-C13/1N106033
16АPL6-C16/1N106034
2-х полюсные
PL6-C2/2286562
PL6-C4/2286563
PL6-C6/2286564
10АPL6-C10/2286565
13АPL6-C13/2286566
16АPL6-C16/2286567
20АPL6-C20/2286568
25АPL6-C25/2286569
32АPL6-C32/2286570
40АPL6-C40/2286571
50АPL6-C50/2286572
63АPL6-C63/2286573
3-х полюсные
PL6-C2/3286596
PL6-C4/3286597
PL6-C6/3286598
10АPL6-C10/3286599
13АPL6-C13/3286600
16АPL6-C16/3286601
20АPL6-C20/3286602
25АPL6-C25/3286603
32АPL6-C32/3286604
40АPL6-C40/3286605
50АPL6-C50/3286606
63АPL6-C63/3286607
3+N полюсные
PL6-C2/3N106905
PL6-C4/3N106906
PL6-C6/3N106907
10АPL6-C10/3N106908
13АPL6-C13/3N106909
16АPL6-C16/3N106910
20АPL6-C20/3N106911
25АPL6-C25/3N106912
32АPL6-C32/3N106913
40АPL6-C40/3N106914
50АPL6-C50/3N106915
63АPL6-C63/3N106916
Характеристика D, отключающая способность 6 кА
Номинальный ток In Типовое обозначениеКод для заказа
1-полюсные
PL6-D2/1286540
PL6-D4/1286541
PL6-D6/1286542
10АPL6-D10/1286543
13АPL6-D13/1286544
16АPL6-D16/1286545
20АPL6-D20/1286546
25АPL6-D25/1286547
32АPL6-D32/1286548
40АPL6-D40/1286549
2-х полюсные
PL6-D2/2286574
PL6-D4/2286575
PL6-D6/2286576
10АPL6-D10/2286577
13АPL6-D13/2286578
16АPL6-D16/2286579
20АPL6-D20/2286580
25АPL6-D25/2286581
32АPL6-D32/2286582
40АPL6-D40/2286583
3-х полюсные
PL6-D2/3286608
PL6-D4/3286609
PL6-D6/3286610
10АPL6-D10/3286611
13АPL6-D13/3286612
16АPL6-D16/3286613
20АPL6-D20/3286614
25АPL6-D25/3286615
32АPL6-D32/3286616
40АPL6-D40/3286617
