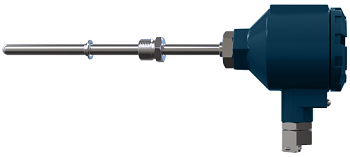

ДТСхх5.И термосопротивления EXD
ДТСхх5.И термосопротивления с выходным сигналом 4…20 мА EXD — термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА. Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.ГБ08.В.01767 на термометры сопротивления).
Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –50…+500 °С
- НСХ: Pt100
- Выходной сигнал: 4…20 мА, HART (только для РТ100)
- Класс точности: ±0,25 %; ±0,5 %
- Межповерочный интервал — 2 года
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».
Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.
Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.
Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С.
Технические характеристики ДДТСхх5.И термосопротивления EXD
| Наименование | Значение | Значение |
| ДТх-И.EXD | ДТх-И.EXD-H | |
| Питание | ||
| Номинальное значение напряжения питания (постоянного тока), В | 24 | 24 |
| Диапазон допустимых напряжений питания (постоянного тока), В | 8…35 | 8…30 |
| Максимальная мощность потребления, Вт | 0,8 | 0,8 |
| Защита от обратной полярности напряжения питания | есть | есть |
| Выходной сигнал | ||
| Диапазон выходного тока, мА | 4…20 | 4…20 |
| Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА | 23 | 23 |
| Вид зависимости «ток от температуры» | линейная | линейная |
| Диапазон преобразования температур | определяется при заказе | определяется при заказе |
| Диапазон допустимых сопротивлений нагрузки, Ом * | 0…1170 | 250…956 |
| Время установления рабочего режима после включения напряжения питания, сек, не более | 30 | 30 |
| Интерфейс HART | нет | есть |
| Конструкция | ||
| Взрывозащита корпуса датчика | 1Ex d llC T6 Gb X | 1Ex d llC T6 Gb X |
| Способ контакта с измеряемой средой | погружаемый | погружаемый |
| Степень защиты корпуса датчика (по ГОСТ 14254) | IP65 | IP65 |
| Условия эксплуатации | ||
| Температура окружающего воздуха | -40…+ 80 °С | -40…+ 80 °С |
| Надежность | ||
| Средняя наработка на отказ, ч, не менее | 15 000 | 15 000 |
| Средний срок службы | не менее 10 лет | не менее 10 лет |
* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН(Ом) = (Uпит — 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.
