ДТСхх4 — термосопротивления

ДТСхх4 - термосопротивления

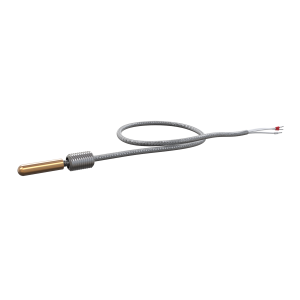

ДТСхх4- термосопротивления с кабельным выводом EXIA — термопреобразователи во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термосопротивлениями в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
  • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
  • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1…Т6 Ga Х

0Датчики относятся к категории особо взрывобезопасного оборудования
ЕхЗнак соответствия стандартам взрывозащиты
iaВид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IICГруппа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
GaУровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
ХОсобые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный классТ1Т2Т3Т4Т5Т6
Температура окружающей и контролируемой среды, не более425 °С275 °С195 °С130 °С95 °С80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

  • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
  • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
  • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Технические характеристики ДТСхх4 термосопротивления

ХарактеристикиДТСхх4  ДТСхх4   ДТСхх4
Номинальная статическая характеристика (НСХ)50М, 100М50П,  100ПPt100, Pt500,  Pt1000
Диапазон измеряемых температур:
— класс допуска А –100…+250 °C–60…+250 °C
— класс допуска В и С–50…+150 °C–196…+250 °C
Температура окружающего воздуха–60…+85 °C–60…+85 °C–60…+85 °C
Условное давление0,1…6,3 МПа (в зависимости от конструктивного исполнения)0,1…6,3 МПа (в зависимости от конструктивного исполнения)0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерциине более 10…30 сне более 10…30 сне более 10…30 с
Сопротивление изоляциине менее 100 МОмне менее 100 МОмне менее 100 МОм
Количество чувствительных элементов1 или 21 или 21 или 2
Схема внутренних соединений проводников2 – двухпроводная,
3 – трехпроводная,
4 – четырехпроводная
2 – двухпроводная,
3 – трехпроводная,
4 – четырехпроводная
2 – двухпроводная,
3 – трехпроводная,
4 – четырехпроводная
Исполнение сенсора относительно корпусаизолированный изолированный изолированный
Длина кабельного вывода0,2 м – стандарт до 20 м – по заказу0,2 м – стандарт до 20 м – по заказу0,2 м – стандарт до 20 м – по заказу
Тип резьбового штуцераметрическая резьба, трубная резьбаметрическая резьба, трубная резьбаметрическая резьба, трубная резьба
Материал защитной арматурысталь 12Х18Н10Т, латуньсталь 12Х18Н10Т, латуньсталь 12Х18Н10Т, латунь
Степень защитыIP54 (IP67 – для моделей 314, 414, 294)IP54 (IP67 – для моделей 314, 414, 294)IP54 (IP67 – для моделей 314, 414, 294)
Средний срок службыне менее 10 лет не менее 10 лет не менее 10 лет
