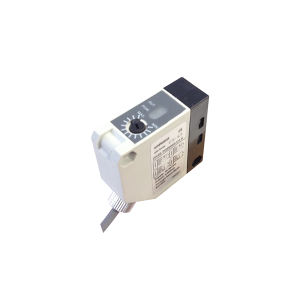

датчики KIPPRIBOR серии ОK50

датчики KIPPRIBOR серии ОK50

Датчики KIPPRIBOR серии ОK50 оптические бесконтактные — это датчики, выполненные в квадратном пластиковом корпусе размером 50х50 мм. Как и другие бесконтактные датчики они используются для контроля наличия, обнаружения различных объектов без непосредственного контакта с самими объектами. Основным отличием оптических датчиков от датчиков другого типа (индуктивных, емкостных и т.п.) является способность обнаруживать объекты практически из любого материала и способность обнаруживать объекты на значительном расстоянии (Sn от 400 мм до 20 метров). Конструктивно оптические датчики KIPPRIBOR серии OK50 представляют собой устройства, состоящие из следующих основных функциональных блоков: излучателя и приемника оптического луча, схемы питания, блока обработки принятого сигнала и электронной схемы, которая в соответствии с определенным алгоритмом управляет состоянием выходной цепи.

Основные особенности оптических бесконтактных датчиков KIPPRIBOR серии ОК30:

  • Возможность обнаружения объектов практически из любых материалов упрощает выбор и расширяет области применение датчиков.
  • Наличие датчиков с универсальным питанием, программируемым полупроводниковым выходом или релейным выходом позволяет сократить номенклатуру изделий при проектировании и эксплуатации систем автоматики.
  • Возможность регулировки чувствительности позволяет корректировать работу датчика в зависимости от специфики условий эксплуатации, а также использовать одну модель датчика для разных задач.
  • Светодиодная индикация питания и срабатывания датчиков OK50 упрощает их монтаж и эксплуатацию.
  • Отвертка для регулировки чувствительности поставляется в комплекте с каждым датчиком, а значит инструмент для настройки датчика всегда окажется «под рукой» в нужный момент.
  • Комплект крепежа и монтажный кронштейн поставляется в комплекте с датчиком.
  • Не требуют непосредственного контакта с объектом для его обнаружения, тем самым сводят на нет такое понятие как механический ресурс и механический износ.
  • Реагируют на объекты, находящиеся на значительном удалении от датчика. Оптические датчики — это практически единственный тип датчиков, которые имеют доступную цену, просты в эксплуатации и обеспечивают бесконтактное обнаружение объектов на расстоянии нескольких метров.
  • Наличие в серии датчиков специального исполнения «F» (с поляризационным фильтром) помогают найти решение для специфических задач.
  • Модификации датчиков диффузного отражения (D), рефлекторного отражения (R), барьерного типа (T) позволяют организовать принципиально различные схемы контроля объектов.

Оптические бесконтактные датчики KIPPRIBOR серии ОК50 используются для анализа наличия /отсутствия объекта, получение информации о положении объекта, подсчета продукции на производственных линиях. Датчики находят применение в машиностроительной и пищевой промышленности, в системах мониторинга.

Датчики с универсальным питанием

Напряжение питания Схема подключенияКоммутационная функцияНоминальное расстояние срабатыванияМодификация
12…240 VDC / 24…240 VACSPDT – реле 5-проводнаяNO+NC0,4 мOK50-DI0040R4.U6.K
12…240 VDC / 24…240 VACSPDT – реле 5-проводнаяNO+NC1 мOK50-DI0100R4.U6.K
12…240 VDC / 24…240 VACSPDT – реле 5-проводнаяNO+NC2 мOK50-DI0200R4.U6.K
12…240 VDC / 24…240 VACSPDT – реле 5-проводнаяNO+NC6 мOK50-RR0600R4.U6.K.F
12…240 VDC / 24…240 VACSPDT – реле 5-проводнаяNO+NC10 мOK50-RI1000R4.U6.K
12…240 VDC / 24…240 VACSPDT – реле 5-проводнаяNO+NC20 мOK50-TI2000R4.U6.K

Датчики с программируемым выходом

Напряжение питанияСхема подключенияКоммутационная функцияНоминальное расстояние срабатыванияМодификация
10…30 VDCNPN/PNP 4-проводнаяПрограммируемый выход NO/NC0,4 мOK50-DI0040S3.U1.K
10…30 VDCNPN/PNP 4-проводнаяПрограммируемый выход NO/NC1 мOK50-DI0100S3.U1.K
10…30 VDCNPN/PNP 4-проводнаяПрограммируемый выход NO/NC2 мOK50-DI0200S3.U1.K
10…30 VDCNPN/PNP 4-проводнаяПрограммируемый выход NO/NC6 мOK50-RR0600S3.U1.K.F
10…30 VDCNPN/PNP 4-проводнаяПрограммируемый выход NO/NC10 мOK50-RI1000S3.U1.K
10…30 VDCNPN/PNP 4-проводнаяПрограммируемый выход NO/NC20 мOK50-TI2000S3.U1.K

Технические характеристики Датчики KIPPRIBOR серии ОK50

Датчики с универсальным питанием

Параметр Значение параметраЗначение параметраЗначение параметра
 ОК50-TОК50-DОК50-R
Тип датчикаБарьерного типаДиффузного типаРефлекторного типа
Расстояние срабатывания номинальное (Sn)20 м0,4 м; 1 м; 2 м6 м; 10 м
Гистерезис переключения≤10% от Sr*≤10% от Sr*≤10% от Sr*
Точность повторения±10% от Sn±10% от Sn±10% от Sn
Тип выходаРеле SPDTРеле SPDTРеле SPDT
Коммутационная функцияNO/NC (переключающий контакт)NO/NC (переключающий контакт)NO/NC (переключающий контакт)
Напряжение питания12…240 VDC / 24…240 VAC12…240 VDC / 24…240 VAC12…240 VDC / 24…240 VAC
Максимальный ток нагрузки3 А / 30 VDC; 1 A / 220 VAC3 А / 30 VDC; 1 A / 220 VAC3 А / 30 VDC; 1 A / 220 VAC
Падение напряжения≤ 2,5 V≤ 2,5 V≤ 2,5 V
Потребляемый ток≤ 30мА≤ 30мА≤ 30мА
Время отклика10 мс10 мс10 мс
Источник излученияИК диод (880нм)ИК диод (880нм)ИК диод (880 нм); Красный диод (650 нм)**
Допустимое внешнее освещение≤10000 люкс≤10000 люкс≤10000 люкс
Электрическая прочность изоляции500 VDC в течение 1 мин500 VDC в течение 1 мин500 VDC в течение 1 мин
Степень защитыIP65IP65IP65
Индикация состоянияЗеленый светодиод – индикация питания; Желтый светодиод – индикация срабатыванияЗеленый светодиод – индикация питания; Желтый светодиод – индикация срабатыванияЗеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания
Электрическое подключениеКабельный вывод 2 мКабельный вывод 2 мКабельный вывод 2 м
Температура окружающей среды-10…+60°С-10…+60°С-10…+60°С
Влажность окружающей среды35…85%35…85%35…85%
Материал корпусаPBT — пластикPBT — пластикPBT — пластик
МассаОколо 180 г Около 180 г Около 180 г

* — расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** — модификации с поляризационным фильтром

Датчики с программируемым выходом

Параметр Значение параметраЗначение параметраЗначение параметра
 ОК50-TОК50-DОК50-R
Тип датчикаБарьерного типаДиффузного типаРефлекторного типа
Расстояние срабатывания номинальное (Sn)20 м0,4 м; 1 м; 2 м6 м; 10 м
Гистерезис переключения≤10% от Sr*≤10% от Sr*≤10% от Sr*
Точность повторения±10% от Sn±10% от Sn±10% от Sn
Тип выходаПрограммируемый NPN / PNPПрограммируемый NPN / PNPПрограммируемый NPN / PNP
Коммутационная функцияПрограммируемый NO / NCПрограммируемый NO / NCПрограммируемый NO / NC
Напряжение питания10…30 VDC10…30 VDC10…30 VDC
Максимальный ток нагрузки200 мА200 мА200 мА
Падение напряжения≤ 2V≤ 2V≤ 2V
Потребляемый ток≤ 30мА≤ 30мА≤ 30мА
Время отклика5 мс5 мс5 мс
Источник излученияИК диод (880нм)ИК диод (880нм)ИК диод (880 нм); Красный диод (650 нм)**
Допустимое внешнее освещение≤10000 люкс≤10000 люкс≤10000 люкс
Электрическая прочность изоляции500 VDC в течение 1 мин500 VDC в течение 1 мин500 VDC в течение 1 мин
Степень защитыIP65IP65IP65
Защита от короткого замыканияЕстьЕстьЕсть
Защита от обратной полярностиЕстьЕстьЕсть
Индикация состоянияЗеленый светодиод – индикация питания; Желтый светодиод – индикация срабатыванияЗеленый светодиод – индикация питания; Желтый светодиод – индикация срабатыванияЗеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания
Электрическое подключениеКабельный вывод 2 мКабельный вывод 2 мКабельный вывод 2 м
Температура окружающей среды-10…+60°С-10…+60°С-10…+60°С
Влажность окружающей среды35…85%35…85%35…85%
Материал корпусаPBT — пластикPBT — пластикPBT — пластик
МассаОколо 160 гОколо 160 гОколо 160 г

* — расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** — модификации с поляризационным фильтром

Модификации

Модификации датчиков KIPPRIBOR серии ОK50

Варианты исполнения Датчики KIPPRIBOR серии ОK50

OK50-TI2000R4.U6.KOK50-RR0600R4.U6.K.F
OK50-DI0040R4.U6.KOK50-DI0040S3.U1.K
OK50-DI0100R4.U6.KOK50-DI0100S3.U1.K
OK50-RR0600S3.U1.K.FOK50-TI2000S3.U1.K
OK50-DI0200S3.U1.KOK50-RI1000S3.U1.K
OK50-RI1000R4.U6.KOK50-DI0200R4.U6.K
