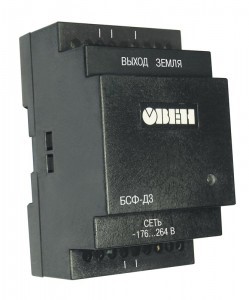

БСФ блок сетевого фильтра ОВЕН предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех.

Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм.

БСФ блок сетевого фильтра выпускаются в двух модификациях:

  • ОВЕН БСФ-Д2-0,6 –корпус Д2, 36х90х58 мммаксимальный ток нагрузки 0,6 А;
  • ОВЕН БСФ-Д3-1,2 –корпус Д3, 54х90х58 мммаксимальный ток нагрузки 1,2 А.

Основные функции

  • Защита электрооборудованияот действия помех, проникающих из сети
  • Защита сетиот эмиссии помех подключенного работающего электрооборудования
  • Ослабление импульсных помех
  • Подавление высокочастотных помех

Технические характеристики

Входное напряжение переменного тока176…264 В
Частота входного напряжения50 Гц
Падение напряжения на фильтре блока  не более0,3 В
Максимальный ток нагрузки:
– БСФ-Д2-0,60,6 A
– БСФ-Д3-1,2 1,2 А
Рабочий диапазон температур–20…+50 °С
Электрическая прочность изоляции:
– вход – корпус (действующее значение)1,5 кВ
– выход – корпус (действующее значение1,5 кВ
Тип и габаритные размеры корпуса:
– БСФ-Д2-0,6на DIN-рейку Д2, 36×90×58 мм
– БСФ-Д3-1,2на DIN-рейку Д3, 54×90×58 мм
Степень защиты корпуса (со стороны лицевой панели)IP20

Характеристики ослабления и подавления помех

Ослабление импульсных помех:
– 5/50 нсдо 10 раз
– 1/50 мксдо 4 раз
Подавление ВЧ-помех (вносимое затухание):
– 100 кГцна 30 дБ
– 1 МГцна 40 дБ
– 10 МГцна 40 дБ
– 30 МГцна 30 дБ

Условия эксплуатации

Температура окружающего воздуха–20…+50 °С
Атмосферное давление86…106,7 кПа
Относительная влажность воздуха (при +25 ºС и ниже без конденсации влаги)не более 80 %

Защита от импульсных помех

Импульсные помехи – кратковременные (1 нс…1 мс) выбросы напряжения в сети амплитудой выше номинального напряжения.

ОВЕН БСФ эффективно ослабляет импульсные помехи от природных и техногенных источников:

  • ударов молний вблизи кабелей или линий электропередачи (могут причинить вред на расстоянии до 20 км);
  • коммутационных процессов при включении/отключении мощной сетевой нагрузки;
  • выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях.
БСФ блок сетевого фильтра ОВЕН

до блока сетевого фильтра БСФ

 ОВЕН

после блока сетевого фильтра БСФ

Защита от высокочастотных (ВЧ) помех

Высокочастотные помехи – неопределенные по времени и амплитуде сигналы в диапазоне 100 кГц…30 МГц, которые искажают параметры входного напряжения (220 В/50 Гц).

ОВЕН БСФ эффективно подавляет ВЧ-помехи от следующих источников:

  • импульсных блоков питания (бытовая электронная техника, промышленные и медицинские аппараты и др.);
  • цепей нелинейных преобразователей мощности (преобразователи переменного и постоянного напряжения);
  • мощных двигателей, аккумуляторов, генераторов, сварочных аппаратов, реле, газоразрядных ламп и т. п.
БСФ блок сетевого фильтра ОВЕН

до блока сетевого фильтра БСФ

БСФ блок сетевого фильтра ОВЕН

после блока сетевого фильтра БСФ

Варианты исполнения БСФ блок сетевого фильтра ОВЕН

БСФ-Д2-0,6 Вход: 176…264VAC; Макс.ток нагрузки: 0.6А; -20…50°C; Ш×В×Г: 36×90×58мм
БСФ-Д3-1,2 Вход: 176…264VAC; Макс.ток нагрузки: 1.2А; -20…50°C; Ш×В×Г: 54х90х58мм


Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
