- Номинальный ток от 800 до 4000 A
- Отключающая способность 50, 65 кA
- Пригодны для работы в сетях напряжением до 690 В
- Общие аксессуары для всей серии
- Электронный расцепитель на базе микропроцессора с тепловой памятью.
- Обнаружение и анализ неисправностей с помощью светодиодных индикаторов.

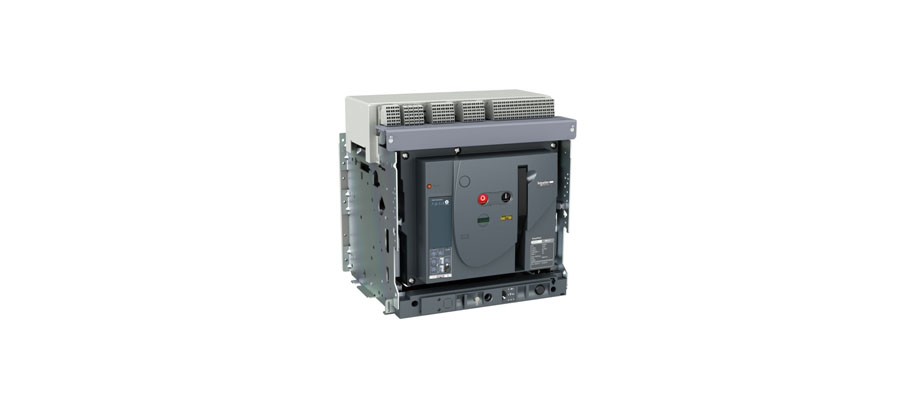

ВЫБОР АРТИКУЛА ДЛЯ ВЫКЛЮЧАТЕЛЯ ВОЗДУШНОГО EASYPACT MVS
| Отключающая способность 50кА | ||||||
| Номинальный ток, А | Стационарный | Выкатной | ||||
| Базовая защита, ET2I | Селективная защита, ET5S | Селективная защита + защита от замыкания на землю, ET6G | Базовая защита, ET2I | Селективная защита, ET5S | Селективная защита + защита от замыкания на землю, ET6G | |
| С ручным приводом | ||||||
| 800 | MVS08N3MF2L | MVS08N3MF5L | MVS08N3MF6L | MVS08N3MW2L | MVS08N3MW5L | MVS08N3MW6L |
| 1000 | MVS10N3MF2L | MVS10N3MF5L | MVS10N3MF6L | MVS10N3MW2L | MVS10N3MW5L | MVS10N3MW6L |
| 1250 | MVS12N3MF2L | MVS12N3MF5L | MVS12N3MF6L | MVS12N3MW2L | MVS12N3MW5L | MVS12N3MW6L |
| 1600 | MVS16N3MF2L | MVS16N3MF5L | MVS16N3MF6L | MVS16N3MW2L | MVS16N3MW5L | MVS16N3MW6L |
| 2000 | MVS20N3MF2L | MVS20N3MF5L | MVS20N3MF6L | MVS20N3MW2L | MVS20N3MW5L | MVS20N3MW6L |
| 2500 | MVS25N3MF2L | MVS25N3MF5L | MVS25N3MF6L | MVS25N3MW2L | MVS25N3MW5L | MVS25N3MW6L |
| 3200 | MVS32N3MF2L | MVS32N3MF5L | MVS32N3MF6L | MVS32N3MW2L | MVS32N3MW5L | MVS32N3MW6L |
| 4000 | MVS40N3MF2L | MVS40N3MF5L | MVS40N3MF6L | MVS40N3MW2L | MVS40N3MW5L | MVS40N3MW6L |
| С электрическим приводом 240В AC | ||||||
| 800 | MVS08N3NF2L | MVS08N3NF5L | MVS08N3NF6L | MVS08N3NW2L | MVS08N3NW5L | MVS08N3NW6L |
| 1000 | MVS10N3NF2L | MVS10N3NF5L | MVS10N3NF6L | MVS10N3NW2L | MVS10N3NW5L | MVS10N3NW6L |
| 1250 | MVS12N3NF2L | MVS12N3NF5L | MVS12N3NF6L | MVS12N3NW2L | MVS12N3NW5L | MVS12N3NW6L |
| 1600 | MVS16N3NF2L | MVS16N3NF5L | MVS16N3NF6L | MVS16N3NW2L | MVS16N3NW5L | MVS16N3NW6L |
| 2000 | MVS20N3NF2L | MVS20N3NF5L | MVS20N3NF6L | MVS20N3NW2L | MVS20N3NW5L | MVS20N3NW6L |
| 2500 | MVS25N3NF2L | MVS25N3NF5L | MVS25N3NF6L | MVS25N3NW2L | MVS25N3NW5L | MVS25N3NW6L |
| 3200 | MVS32N3NF2L | MVS32N3NF5L | MVS32N3NF6L | MVS32N3NW2L | MVS32N3NW5L | MVS32N3NW6L |
| 4000 | MVS40N3NF2L | MVS40N3NF5L | MVS40N3NF6L | MVS40N3NW2L | MVS40N3NW5L | MVS40N3NW6L |
| Отключающая способность 65кА | ||||||
| Номинальный ток, А | Стационарный | Выкатной | ||||
| Базовая защита, ET2I | Селективная защита, ET5S | Селективная защита + защита от замыкания на землю, ET6G | Базовая защита, ET2I | Селективная защита, ET5S | Селективная защита + защита от замыкания на землю, ET6G | |
| С ручным приводом | ||||||
| 800 | MVS08H3MF2L | MVS08H3MF5L | MVS08H3MF6L | MVS08H3MW2L | MVS08H3MW5L | MVS08H3MW6L |
| 1000 | MVS10H3MF2L | MVS10H3MF5L | MVS10H3MF6L | MVS10H3MW2L | MVS10H3MW5L | MVS10H3MW6L |
| 1250 | MVS12H3MF2L | MVS12H3MF5L | MVS12H3MF6L | MVS12H3MW2L | MVS12H3MW5L | MVS12H3MW6L |
| 1600 | MVS16H3MF2L | MVS16H3MF5L | MVS16H3MF6L | MVS16H3MW2L | MVS16H3MW5L | MVS16H3MW6L |
| 2000 | MVS20H3MF2L | MVS20H3MF5L | MVS20H3MF6L | MVS20H3MW2L | MVS20H3MW5L | MVS20H3MW6L |
| 2500 | MVS25H3MF2L | MVS25H3MF5L | MVS25H3MF6L | MVS25H3MW2L | MVS25H3MW5L | MVS25H3MW6L |
| 3200 | MVS32H3MF2L | MVS32H3MF5L | MVS32H3MF6L | MVS32H3MW2L | MVS32H3MW5L | MVS32H3MW6L |
| 4000 | MVS40H3MF2L | MVS40H3MF5L | MVS40H3MF6L | MVS40H3MW2L | MVS40H3MW5L | MVS40H3MW6L |
| С электрическим приводом 240В AC | ||||||
| 800 | MVS08H3NF2L | MVS08H3NF5L | MVS08H3NF6L | MVS08H3NW2L | MVS08H3NW5L | MVS08H3NW6L |
| 1000 | MVS10H3NF2L | MVS10H3NF5L | MVS10H3NF6L | MVS10H3NW2L | MVS10H3NW5L | MVS10H3NW6L |
| 1250 | MVS12H3NF2L | MVS12H3NF5L | MVS12H3NF6L | MVS12H3NW2L | MVS12H3NW5L | MVS12H3NW6L |
| 1600 | MVS16H3NF2L | MVS16H3NF5L | MVS16H3NF6L | MVS16H3NW2L | MVS16H3NW5L | MVS16H3NW6L |
| 2000 | MVS20H3NF2L | MVS20H3NF5L | MVS20H3NF6L | MVS20H3NW2L | MVS20H3NW5L | MVS20H3NW6L |
| 2500 | MVS25H3NF2L | MVS25H3NF5L | MVS25H3NF6L | MVS25H3NW2L | MVS25H3NW5L | MVS25H3NW6L |
| 3200 | MVS32H3NF2L | MVS32H3NF5L | MVS32H3NF6L | MVS32H3NW2L | MVS32H3NW5L | MVS32H3NW6L |
| 4000 | MVS40H3NF2L | MVS40H3NF5L | MVS40H3NF6L | MVS40H3NW2L | MVS40H3NW5L | MVS40H3NW6L |
Технические характеристики выключателя
| Тип выключателя | MVS08 | MVS10 | MVS12 | MVS16 | MVS20 | MVS20 | MVS32 | MVS40 | |||
| Номинальный ток при 40/50°C In, А | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | |||
| Количество полюсов | 3 | ||||||||||
| Номинальное напряжение изоляции Ui, В | 1000 | ||||||||||
| Импульсное выдерживаемое напряжение Uimp, кВ | 12 | ||||||||||
| Номинальное рабочее напряжение Ue, В | 690 | ||||||||||
| Износостойкость механическая без обслуживания, циклов | 10000 | ||||||||||
| Износостойкость электрическая без обслуживания при 440В, циклов | 6000 | 5000 | |||||||||
| Уровни отключающей способности | N | B | N | B | |||||||
| Предельная отключающая способность Icu, кА | 50 | 65 | 50 | 65 | |||||||
| Рабочая отключающая способность Ics, кА | 50 | 65 | 50 | 65 | |||||||
| Допустимый сквозной ток КЗ 1с Icw, кА | 50 | 65 | 55 | 65 | |||||||
| Номинальная включающая способность Icm, кA | 105 | 143 | 121 | 143 | |||||||
