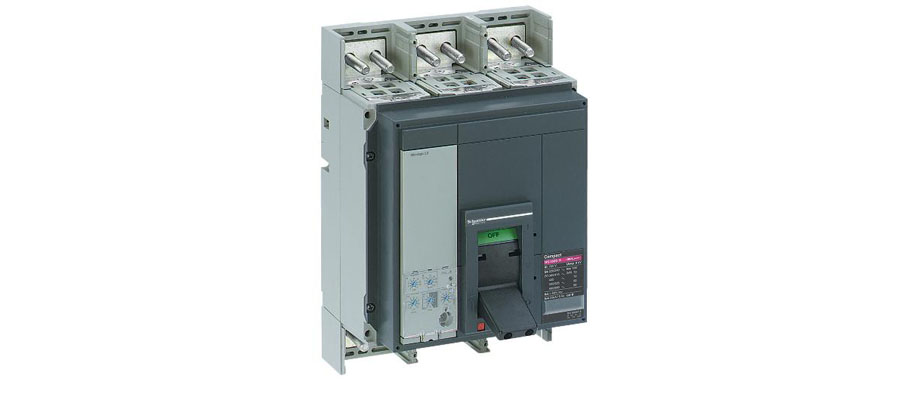

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ Compact NSb, ЛИНЕЙКИ ACTI9 КУПИТЬ В КАЗАХСТАНЕ ПО НИЗКИМ ЦЕНАМ, SCHNEIDER ELECTRIC (ШНАЙДЕР ЭЛЕКТРИК)

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ Compact NSb, ЛИНЕЙКИ ACTI9 КУПИТЬ В КАЗАХСТАНЕ ПО НИЗКИМ ЦЕНАМ, SCHNEIDER ELECTRIC (ШНАЙДЕР ЭЛЕКТРИК)
  • предназначен для защиты распределительных сетей напряжением до 690 В пер. тока.
  • обеспечивают защиту от перегрузки и короткого замыкания.
  • 4 уровня отключающей способности.
  • Точное измерение электрических параметров: U, I, P, Q, S, E Вт·ч, ВАр·ч, ВА·ч, F, Uпик., Iпик., коэффициента мощности; счетчики максимальных и минимальных значений.
  • Система хранения и передачи данных о состоянии аппарата, результатов измерений, приема команд.
  • Серия включает в себя аппараты со встроенным моторным приводом.

Выбор артикула для заказа выключателей в литом корпусе

COMPACT NSb

In, А Уставка Ir, А Тип блока контроля Micrologic
2.0 2.0 A 2.0 E 5.0 5.0 A 5.0 E
Тип N, Icu=50кА при 220/415В
630 252…630 33460 33223 34400 33546 33323 34420
800 320…800 33466 33233 34404 33552 33333 34424
1000 400…1000 33472 33243 34408 33558 33343 34428
1250 500…1250 33478 33253 34412 33564 33353 34432
1600 640…1600 33482 33263 34416 33568 33363 34436
Тип H, Icu=70кА при 220/415В
630 252…630 33461 33228 34401 33547 33328 34421
800 320…800 33467 33238 34405 33553 33338 34425
1000 400…1000 33473 33248 34409 33559 33348 34429
1250 500…1250 33479 33258 34413 33565 33358 34433
1600 640…1600 33483 33268 34417 33569 33368 34437
Тип L, Icu=150кА при 220/415В
630 252…630 33462 33497 33548 33516
800 320…800 33468 33498 33554 33517
1000 400…1000 33474 33499 33560 33518

Технические характеристики выключателей

Тип выключателя NS630b NS800 NS1000 NS1250 NS1600
Доступные уровни отключающей способности N, H, L, LB N, H, L, LB N, H, L N, H N, H
Количество полюсов 3, 4 3, 4 3, 4 3, 4 3, 4
Номинальный ток In, А 630 800 1000 1250 1600
Номинал, А 252…630 320…800 400…1000 500…1250 640…1600
Номинальное напряжение изоляции Ui, В 1000 1000
Импульсное выдерживаемое напряжение Uimp, кВ 12 12
Номинальное рабочее напряжение Ue, В 690 690
Уровень отключающей способности N H L LB N H
Предельная отключающая способность Icu кА 50 70 150 200 50 70
Рабочая отключающая способность Ics кА 37 35 150 200 37 35
Допустимый сквозной ток КЗ при 50Гц, 1с Icw кА 19,2 19,2 19,2 19,2
Допустимый сквозной ток КЗ при 50Гц, 3с Icw кА
Встроенная функция мгновенной токовой отсечки кА, ±10% 40 40 40 40
Износостойкость механическая без обслуживания циклов 10000 10000 10000 10000 10000 10000
Износостойкость электрическая без обслуживания при 440В, In/2, циклов 6000 6000 4000 4000 5000 5000
Износостойкость электрическая без обслуживания при 440В, In, циклов 5000 5000 3000 3000 4000 2000
Температура эксплуатации °С -25…+70
Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru



Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru
