- Отключающая способность 10 кА.
- Большой выбор аксессуаров.
- Индикация гарантированного физического размыкания контактов.
- Механизм быстрого включения, действие которого не зависит от скорости перемещения рукоятки.
- Невыпадающие при монтаже винты.
- Допускается установка в любом положении.

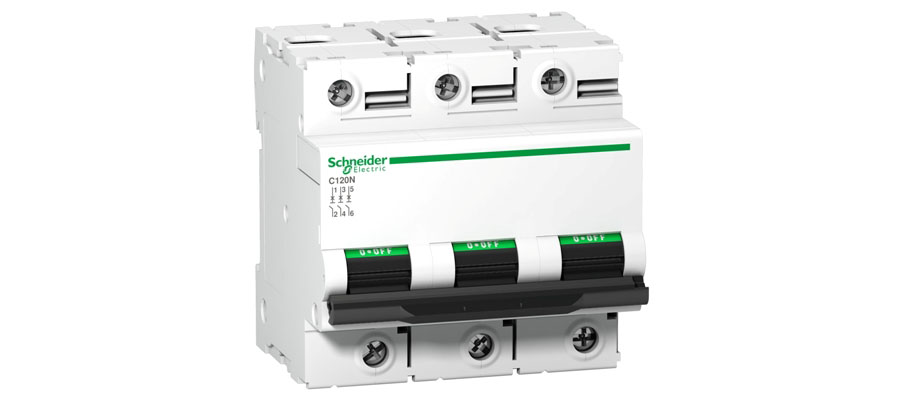

Выбор для заказа выключателей серии C120 N
| Кол-во полюсов | 1П | 2П | 3П | 4П | ||||||||
| Артикул | Артикул | Артикул | Артикул | |||||||||
| Ном.ток (ln) | Кривая В | Кривая С | Кривая D | Кривая В | Кривая С | Кривая D | Кривая В | Кривая С | Кривая D | Кривая В | Кривая С | Кривая D |
| 63А | A9N18340 | A9N18356 | A9N18378 | A9N18344 | A9N18360 | A9N18382 | A9N18348 | A9N18364 | A9N18386 | A9N18352 | A9N18371 | A9N18390 |
| 80А | A9N18341 | A9N18357 | A9N18379 | A9N18345 | A9N18361 | A9N18383 | A9N18349 | A9N18365 | A9N18387 | A9N18353 | A9N18372 | A9N18391 |
| 100А | A9N18342 | A9N18358 | A9N18380 | A9N18346 | A9N18362 | A9N18384 | A9N18350 | A9N18367 | A9N18388 | A9N18354 | A9N18374 | A9N18392 |
| 125А | A9N18343 | A9N18359 | A9N18381 | A9N18347 | A9N18363 | A9N18385 | A9N18351 | A9N18369 | A9N18389 | A9N18355 | A9N18376 | A9N18393 |
| Кол-во модулей Ш=9мм | 3 | 6 | 9 | 12 |
Технические характеристики выключателей C120 N
| Количество полюсов | 1, 2, 3, 4 | |||
| Номинальный ток | In | А | 63…125 | |
| Номинальное напряжение изоляции | Ph/Ph | Ui | В | 500 |
| Импульсное выдерживаемое напряжение | Uimp | кВ | 6 | |
| Номинальное рабочее напряжение | Ph/Ph | Ue | В | 400 |
| Номинальная рабочая частота | Fe | Гц | 50 | |
| Кривая отключения | B, C, D | |||
| Класс токоограничения | 3 | |||
| Отключающая способность | Icu | кА | 10 | |
| Износостойкость механическая | циклов | 20000 | ||
| Износостойкость электрическая | 63А | циклов | 10000 | |
| 80…125А | 5000 | |||
| Температура эксплуатации | t | °С | -30…+70 | |
| Сечение подключаемого провода | мм² | 1,5…35 | ||
| Вес | m | г/полюс | 205 |
