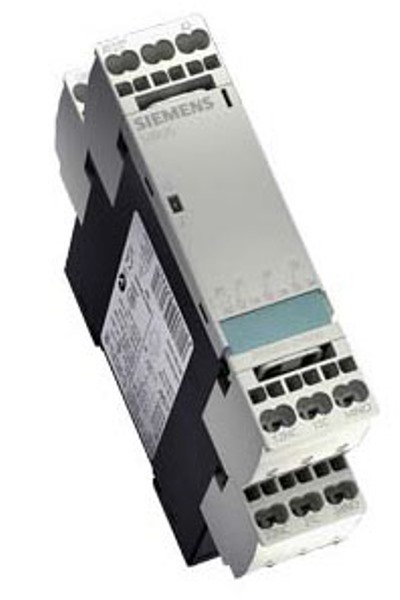

Согласующие реле 3RS18

согласующие реле 3rs18

Элементы связи 3RS18, выполненные в виде наборных клеммных блоков, представляют собой элементы сопряжения, обеспечивающие оптимальное согласование между электронным блоком управления и периферийными устройствами.

Области применения 3RS18

  • Гальваническая , безопасная развязка между блоком управления и периферийными устройствами.
  • Согласование уровня 24 В с другим напряжением, например, 230 В АС.
  • В качестве входных элементов связи с 230 В на 24 В с контактами твердого золочения для повышения надежности контактов.
  • Усиление выходного сигнала блока управления, например, для управления более мощными контакторами.
  • Умножение контактов.
  • Защита установки от электромагнитных помех.

Производственная программа

  • Выходные элементы связи, 1 или 2 переключающих контакта, от 1 до 3-х замыкающих контактов.
  • Выходной элемент связи с полупроводниковым выходом и оптроном.
  • Входной элемент связи с контактами твердого золочения, 230 /110 /24 ВUC.
  • Различная установочная ширина, 6,2/ 12,5/ 17,5 и 22,5 мм.
  • Пружинные клеммы (Cage Clamp).

Достоинства согласующих реле Siemens 3RS18

  • Небольшая установочная ширина. Большое разноообразие вариантов исполнения — Компактность. Наглядность проводного монтажа
  • Вариант с реле с твердым золочением — Высокая надежность контактов
  • Различные полупроводниковые выходы — Износостойкие, несваривающиеся
  • Благодаря спаянным реле нечувствительность к вибрациям — Надежная работа в любой среде, вибро- и ударопрочность
  • Коммутационная способность по АС-15:3 А — Усиление мощности и согласование уровня
  • Указание длины проводов в технических данных — Простота проектирования
  • В качестве принадлежности имеется гребенка для перемыкания потенциалов — Быстрый и простой монтаж проводов

Варианты исполнения 3RS18

3RS18 00-1AP00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 1 ПЕРЕКИДНОЙ КОНТАКТ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 220 ДО 240V ВИНТОВЫЕ КЛЕММЫ
3RS18 00-1AQ00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 1 ПЕРЕКИДНОЙ КОНТАКТ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 110 ДО 120V ВИНТОВЫЕ КЛЕММЫ
3RS18 00-1BP00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 2 ПЕРЕКИДНОЙ КОНТАКТ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 220 ДО 240V ВИНТОВЫЕ КЛЕММЫ
3RS18 00-1BQ00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 2 ПЕРЕКИДНОЙ КОНТАКТ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 110 ДО 120V ВИНТОВЫЕ КЛЕММЫ
3RS18 00-1BW00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 2 ПЕРЕКИДНОЙ КОНТАКТ РАСШИРЕННЫЙ ДИАПАЗОН НАПРЯЖЕНИЙ AC/DC 24V ДО 240V ВИНТОВЫЕ КЛЕММЫ
3RS1800-1HP00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 220 ДО 240V ВИНТОВЫЕ КЛЕММЫ
3RS1800-1HP01СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА ПОЗОЛОЧЕННЫЕ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 220 ДО 240V ВИНТОВЫЕ КЛЕММЫ
3RS1800-1HQ00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 110 ДО 120V ВИНТОВЫЕ КЛЕММЫ
3RS1800-1HQ01СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА ПОЗОЛОЧЕННЫЕ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 110 ДО 120V ВИНТОВЫЕ КЛЕММЫ
3RS1800-1HW00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА РАСШИРЕННЫЙ ДИАПАЗОН НАПРЯЖЕНИЙ AC/DC 24V ДО 240V ВИНТОВЫЕ КЛЕММЫ
3RS1800-1HW01СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА ПОЗОЛОЧЕННЫЕ РАСШИРЕННЫЙ ДИАПАЗОН НАПРЯЖЕНИЙ AC/DC 24V ДО 240V ВИНТОВЫЕ КЛЕММЫ
3RS1800-2AP00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 1 ПЕРЕКИДНОЙ КОНТАКТ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 220 ДО 240V ПРУЖИННЫЕ ЗАЖИМЫ
3RS1800-2AQ00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 1 ПЕРЕКИДНОЙ КОНТАКТ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 110 ДО 120V ПРУЖИННЫЕ ЗАЖИМЫ
3RS1800-2BP00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 2 ПЕРЕКИДНОЙ КОНТАКТ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 220 ДО 240V ПРУЖИННЫЕ ЗАЖИМЫ
3RS1800-2BQ00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 2 ПЕРЕКИДНОЙ КОНТАКТ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 110 ДО 120V ПРУЖИННЫЕ ЗАЖИМЫ
3RS1800-2BW00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 2 ПЕРЕКИДНОЙ КОНТАКТ РАСШИРЕННЫЙ ДИАПАЗОН НАПРЯЖЕНИЙ AC/DC 24V ДО 240V ПРУЖИННЫЕ ЗАЖИМЫ
3RS1800-2HP00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 220 ДО 240V ПРУЖИННЫЕ ЗАЖИМЫ
3RS1800-2HP01СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА ПОЗОЛОЧЕННЫЕ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 220 ДО 240V ПРУЖИННЫЕ ЗАЖИМЫ
3RS1800-2HQ00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 110 ДО 120V ПРУЖИННЫЕ ЗАЖИМЫ
3RS1800-2HQ01СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА ПОЗОЛОЧЕННЫЕ КОМБИНИРОВАННОЕ НАПРЯЖЕНИЕ AC/DC 24V И 110 ДО 120V ПРУЖИННЫЕ ЗАЖИМЫ
3RS1800-2HW00СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА РАСШИРЕННЫЙ ДИАПАЗОН НАПРЯЖЕНИЙ AC/DC 24V ДО 240V ПРУЖИННЫЕ ЗАЖИМЫ
3RS1800-2HW01СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА ПОЗОЛОЧЕННЫЕ РАСШИРЕННЫЙ ДИАПАЗОН НАПРЯЖЕНИЙ AC/DC 24V ДО 240V ПРУЖИННЫЕ ЗАЖИМЫ
