3-ЗНОЛ-НТЗ-6

3-ЗНОЛ-НТЗ-6

3 ЗНОЛ-НТЗ-6

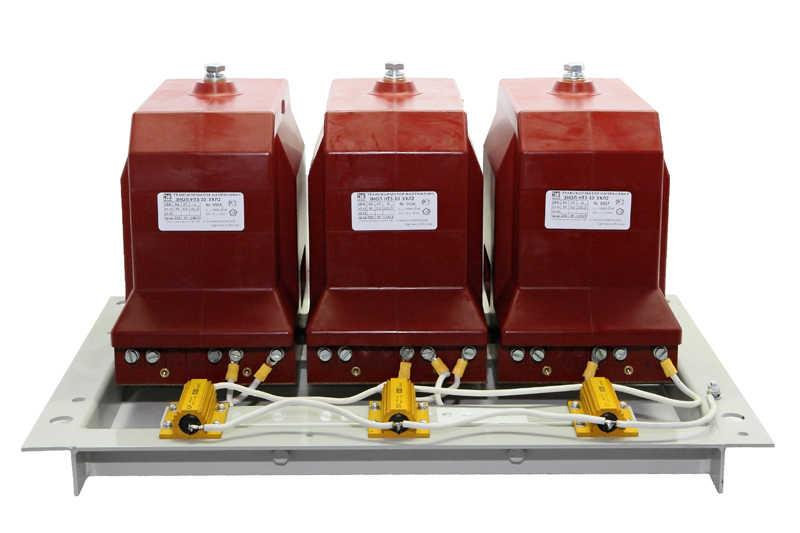

Трансформатор напряжения 3 ЗНОЛ-НТЗ-6.

Трансформатор 3 ЗНОЛ-НТЗ-6 обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, и предназначена  для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 6 кВ и до 10кВ.

  • Контактный телефон +7-705-320-06-69
  • Вы можете прислать запрос на почту tehatm@bk.ru
  • Можете прислать на WhatsApp +7-705-320-06-69

Технические характеристики

Класс напряжения, кВ6
Наибольшее рабочее напряжение, кВ7,2
Номинальное напряжение первичной обмотки, кВ6; 6,3; 6,6; 6,9
Номинальное линейное напряжение на выводах основной вторичной обмотки, В100
Номинальные классы точности основной вторичной обмотки0,2; 0,5; 1,0; 3,0
Номинальная мощность основной вторичной обмотки, В∙А в классах точности:
0,230, 45, 75, 90
0,590, 150, 225
1,0150, 225, 300, 450, 600
3,0450, 600
Предельная мощность трансформатора вне класса точности, ВА1200
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), ВА400
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
При симметричном режиме работы сети, В, не более:3B
При замыкании одной из фаз сети на землю, ВОт 90 до 110
Номинальная частота*, Гц50*
Группа соединения обмоток УHR/УH/п – 0
Тип резисторов R1, R2, R3 HSC100 Tyco Electronics 2,7-3,3кОм( допуск. Замена на C5-35В, 100Вт, 3кОм ± 5%)
Масса, кг83
