3-ЗНОЛ-НТЗ-10

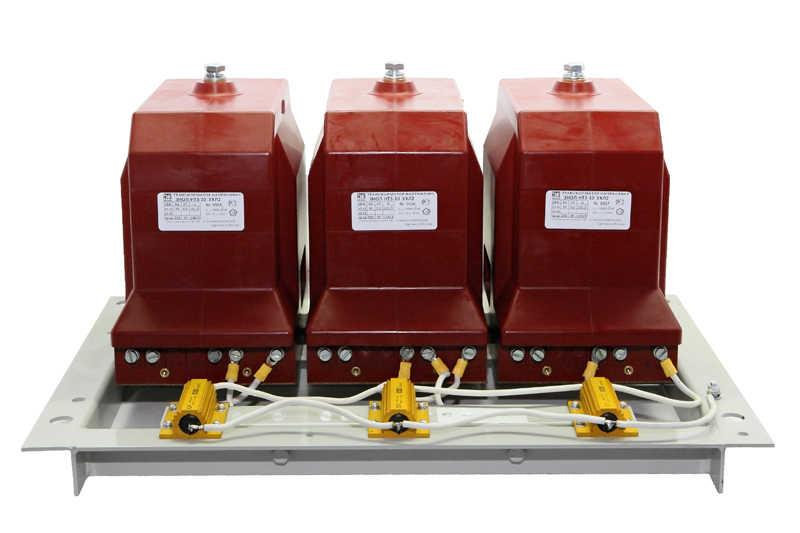

Трансформатор напряжения 3-ЗНОЛ-НТЗ-10
Трансформатор 3-ЗНОЛ-НТЗ-10 обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, и предназначена для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 6 кВ и до 10кВ.
- Контактный телефон +7-705-320-06-69
- Вы можете прислать запрос на почту tehatm@bk.ru
- Можете прислать на WhatsApp +7-705-320-06-69
Технические характеристики
| Класс напряжения, кВ | 10 |
|---|---|
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальное напряжение первичной обмотки, кВ | 10; 10,5; 11 |
| Номинальное линейное напряжение на выводах основной вторичной обмотки, В | 100 |
| Номинальные классы точности основной вторичной обмотки | 0,2; 0,5; 1,0; 3,0 |
| Номинальная мощность основной вторичной обмотки, В∙А в классах точности: | |
| 0,2 | 30, 45, 75, 90 |
| 0,5 | 90, 150, 225 |
| 1,0 | 150, 225, 300, 450, 600 |
| 3,0 | 450, 600 |
| Предельная мощность трансформатора вне класса точности, ВА | 1200 |
| Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), ВА | 400 |
| Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток: | |
| При симметричном режиме работы сети, В, не более: | 3B |
| При замыкании одной из фаз сети на землю, В | От 90 до 110 |
| Номинальная частота*, Гц | 50* |
| Группа соединения обмоток | УHR/УH/п – 0 |
| Тип резисторов R1, R2, R3 | HSC100 Tyco Electronics 2,2-2,5кОм( допуск. Замена на C5-35В, 100Вт, 2,4кОм ± 5%) |
| Масса, кг | 83 |
